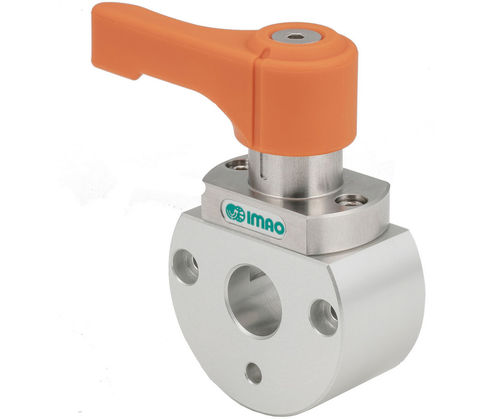

Unità di bloccaggio manuale QCSHL-DK

meccanicaad azionamento manualea molla

Descrizione del prodotto
Questa unità di serraggio push-lock offre il bloccaggio senza utensili con una rotazione della leva di 90° per una rapida regolazione di scorrimento e angolazione. L'unità pre-assemblata si monta direttamente su alberi tondi da 14 mm, eliminando la necessità di staffe personalizzate. Una molla interna mantiene costante la forza di serraggio per evitare serraggi eccessivi o insufficienti, assicurando un posizionamento ripetibile nelle applicazioni industriali.

Caratteristiche principali

• Bloccaggio senza utensili con rotazione della leva a 90° per rapido bloccaggio/sbloccaggio
• Unità pre-assemblata per montaggio diretto su alberi tondi da 14 mm
• Molla interna che mantiene costante la forza di serraggio per evitare sovra/sottoserrare
• Progettata per regolazioni di scorrimento e angolazione in attrezzature e assiemi

Materiali

• Corpo della ganascia: acciaio inossidabile 303
• Leva: poliammide (arancione)
• Collarino: alluminio A5052 anodizzato

Specifiche tecniche

• Diametro foro: 14 mm (compatibilità albero)
• Diametro foro di montaggio: 4 mm, profondità 6 mm
• Distanza tra i supporti di montaggio (diametro): 46 mm
• Lunghezza corpo: 24 mm
• Altezza leva: 39 mm
• Distanza tra i centri dei fori di montaggio (larghezza): 36 mm
• Forza di serraggio: 90 lbs (≈401 N)

Installazione e compatibilità

• Pre-assemblata per installazione diretta su alberi tondi; non sono necessari supporti su misura
• Adatta a guide lineari, attrezzature regolabili e sistemi di posizionamento rapido
• Verificare il Ø14 mm dell'albero e utilizzare le dimensioni di montaggio specificate per un fissaggio sicuro

Media

• Video prodotto disponibile
• Documento delle specifiche prodotto (PDF) disponibile
