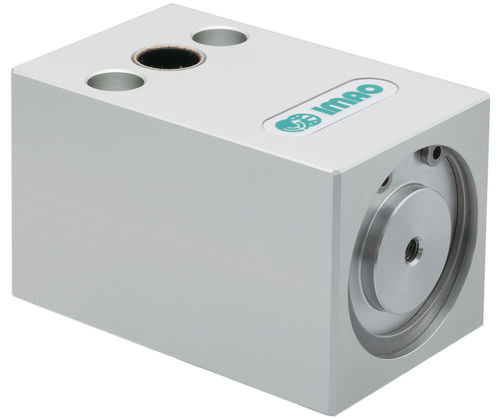

Unità di bloccaggio ad azionamento pneumatico PSLC-M

pneumaticaa mollaper albero

Overview
I morsetti di bloccaggio albero pneumatici PSLC-M consentono il bloccaggio rapido e sicuro di alberi scorrevoli e mandrini dopo la regolazione della posizione. Il serraggio avviene tramite molla quando l'aria viene rimossa e lo sblocco è pneumatico quando l'aria viene fornita, mantenendo la forza di serraggio anche in caso di perdite d'aria. Le varianti PSLC-M-S prevedono il montaggio di sensori per monitorare la condizione di bloccaggio. Corpo e coperchio in alluminio anodizzato 5052A; albero di serraggio in acciaio 1045 con finitura nichel chimico.

Product types

• PSLC — Morsetto di bloccaggio albero pneumatico, corpo in alluminio
• PSLC-M-S — Versione con staffa per sensore per PSLC (sensore fornito separatamente)

Parts / Variants (specifications)

• PSLC10-3M | Tipo A | D: 10 mm | L: 80 mm | L1: 60 mm | W: 50 mm | W1: 32 mm | H: 50 mm | H1: 41 mm | M: M6 | Pressione aria di esercizio: 43–100 Lbs | Coppia di tenuta: 4.5 Lbs | Carico di scorrimento: 180 Lbs | Diametro albero idoneo: 10 mm
• PSLC10-3M-S | Tipo B | D: 10 mm | L: 80 mm | L1: 60 mm | W: 50 mm | W1: 32 mm | H: 80 mm | H1: 41 mm | M: M6 | Pressione aria di esercizio: 43–100 Lbs | Coppia di tenuta: 4.5 Lbs | Carico di scorrimento: 180 Lbs | Diametro albero idoneo: 10 mm
• PSLC12-3M | Tipo A | D: 12 mm | L: 80 mm | L1: 60 mm | W: 50 mm | W1: 32 mm | H: 50 mm | H1: 41 mm | M: M6 | Pressione aria di esercizio: 43–100 Lbs | Coppia di tenuta: 6.5 Lbs | Carico di scorrimento: 180 Lbs | Diametro albero idoneo: 12 mm
• PSLC12-3M-S | Tipo B | D: 12 mm | L: 80 mm | L1: 60 mm | W: 50 mm | W1: 32 mm | H: 50 mm | H1: 41 mm | M: M6 | Pressione aria di esercizio: 43–100 Lbs | Coppia di tenuta: 6.5 Lbs | Carico di scorrimento: 180 Lbs | Diametro albero idoneo: 12 mm
• PSLC16-3M | Tipo A | D: 16 mm | L: 95 mm | L1: 70 mm | W: 63 mm | W1: 42 mm | H: 63 mm | H1: 53 mm | M: M8 | Pressione aria di esercizio: 43–100 Lbs | Coppia di tenuta: 15.5 Lbs | Carico di scorrimento: 360 Lbs | Diametro albero idoneo: 16 mm
• PSLC16-3M-S | Tipo B | D: 16 mm | L: 95 mm | L1: 70 mm | W: 63 mm | W1: 42 mm | H: 63 mm | H1: 53 mm | M: M8 | Pressione aria di esercizio: 43–100 Lbs | Coppia di tenuta: 15.5 Lbs | Carico di scorrimento: 360 Lbs | Diametro albero idoneo: 16 mm
• PSLC20-3M | Tipo A | D: 20 mm | L: 95 mm | L1: 70 mm | W: 63 mm | W1: 42 mm | H: 63 mm | H1: 53 mm | M: M8 | Pressione aria di esercizio: 43–100 Lbs | Coppia di tenuta: 17.0 Lbs | Carico di scorrimento: 360 Lbs | Diametro albero idoneo: 20 mm
• PSLC20-3M-S | Tipo B | D: 20 mm | L: 95 mm | L1: 70 mm | W: 63 mm | W1: 42 mm | H: 63 mm | H1: 53 mm | M: M8 | Pressione aria di esercizio: 43–100 Lbs | Coppia di tenuta: 17.0 Lbs | Carico di scorrimento: 360 Lbs | Diametro albero idoneo: 20 mm
• PSLC25-3M | Tipo A | D: 25 mm | L: 130 mm | L1: 95 mm | W: 80 mm | W1: 56 mm | H: 80 mm | H1: 65 mm | M: M10 | Pressione aria di esercizio: 43–100 Lbs | Coppia di tenuta: 25.8 Lbs | Carico di scorrimento: 500 Lbs | Diametro albero idoneo: 25 mm
• PSLC25-3M-S | Tipo B | D: 25 mm | L: 130 mm | L1: 95 mm | W: 80 mm | W1: 56 mm | H: 80 mm | H1: 65 mm | M: M10 | Pressione aria di esercizio: 43–100 Lbs | Coppia di tenuta: 25.8 Lbs | Carico di scorrimento: 500 Lbs | Diametro albero idoneo: 25 mm

Technical specifications

• Meccanismo di serraggio: serraggio a molla quando l'aria è assente; sblocco pneumatico quando l'aria è fornita (previene la perdita di forza per fughe d'aria).
• Compatibilità sensori: la versione PSLC-M-S supporta il montaggio di sensori per rilevare lo stato di serraggio; staffe disponibili.
• Materiale corpo e coperchio: alluminio anodizzato 5052A.
• Materiale e finitura dell'albero di serraggio: acciaio 1045 con nichel chimico.
• Diametri nominali disponibili: 10, 12, 16, 20, 25 mm (a seconda del modello).
• Pressione aria di esercizio (vedi specifiche): normalmente 43–100 Lbs (a seconda del modello).
• Coppia di tenuta (vedi specifiche): 4.5–25.8 Lbs a seconda del modello.
• Capacità di carico in scorrimento (vedi specifiche): 180–500 Lbs a seconda del modello.
• Filettature di montaggio (M): M6, M8, M10 a seconda del modello.
