Sistema di chiusura LSM series

Panoramica del prodotto

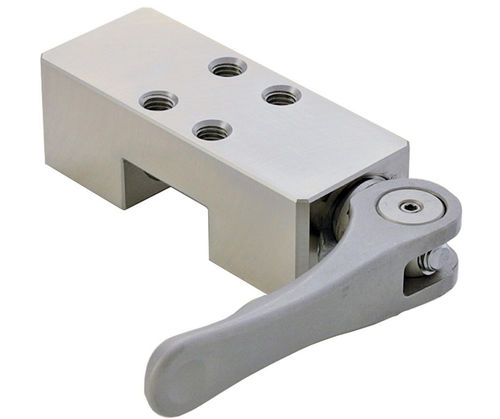

Bloccare e sbloccare rapidamente uno stopper su una guida lineare senza utensili tramite la maniglia a bloccaggio scorrevole LSM. Il meccanismo assicura un bloccaggio meccanico positivo su guide lineari standard ed è progettato per operazioni che richiedono una maniglia compatta non rotante.

Caratteristiche principali

• Serraggio/sblocco manuale rapido tramite maniglia a bloccaggio scorrevole.
• Molla integrata che garantisce una forza di serraggio costante.
• Azione di bloccaggio positiva adatta per posizionamenti ripetibili e fissaggi temporanei.
• Design compatto per ambienti ristretti; la maniglia non ruota.

Materiali e costruzione

• Corpo: acciaio 1045 nichelato.
• Maniglia: acciaio legato 4140 nichelato, temprato e bonificato.
• Asta di spinta: acciaio 1045.
• Resistenza alla corrosione assicurata dalla nichelatura; componenti dimensionati per guide lineari industriali.

Applicazioni

• Bloccaggio posizione e fissaggio temporaneo su guide e binari lineari.
• Attrezzature di assemblaggio, macchine utensili, banchi di controllo e sistemi di movimentazione.
• Adatto per installazioni compatte dove la rotazione della maniglia è limitata.

Varianti e dimensioni chiave

• Larghezze nominali disponibili: 20 mm (LSM-20), 25 mm (LSM-25), 30 mm (LSM-30), 35 mm (LSM-35).
• Dettagli filettatura: LSM-20: M5×0.80 (profondità 10 mm); LSM-25: M6×1.00 (profondità 12 mm); LSM-30/35: M8×1.25 (profondità 14 mm).
• Esempio dimensioni/prestazioni — LSM-30: L=90 mm, W=36 mm, H=30 mm, R=80 mm, carico operativo della maniglia 11 Lbs, forza di tenuta 56 Lbs. Vedere i dati varianti per l’elenco completo delle quote.

Documentazione e ordinazione

• Documenti disponibili: scheda tecnica e istruzioni LSM.
• Indicare il modello (LSM-20 / LSM-25 / LSM-30 / LSM-35) e la filettatura richiesta al momento dell’ordine.
