Fascetta per albero in acciaio inossidabile QCSPL-S

in plasticaa mollaa blocco rapido

Panoramica del prodotto

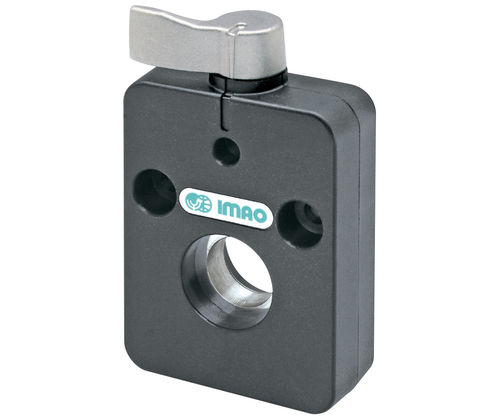

I morsetti di bloccaggio albero QCSPL-S consentono il bloccaggio rapido e positivo dell'albero senza utensili. L'attuazione mediante impugnatura a spinta fissa l'albero in posizione; rilasciando l'impugnatura una molla libera il morsetto permettendo il movimento libero. La posizione dell'impugnatura e le tacche sul corpo indicano gli stati bloccato/sbloccato. I corpi hanno fori di montaggio per un indicatore di posizione esterno. Materiale del corpo: materiale plastico rinforzato con fibra di vetro. Collare di serraggio: acciaio inossidabile 630. Pomello: acciaio inossidabile 304.

Opzioni pezzo — Tabella tecnica

• 142188 — QCSPL0408-S — Filetto M4 — Per albero Ø 8 mm — Lunghezza corpo 36 mm — Coppia di tenuta 2.2 ft·lbs — Carico di scorrimento 90 lbs
• 142189 — QCSPL0410-S — Filetto M4 — Per albero Ø 10 mm — Lunghezza corpo 36 mm — Coppia di tenuta 2.2 ft·lbs — Carico di scorrimento 90 lbs
• 142190 — QCSPL0412-S — Filetto M4 — Per albero Ø 12 mm — Lunghezza corpo 36 mm — Coppia di tenuta 2.9 ft·lbs — Carico di scorrimento 90 lbs
• 142191 — QCSPL0414-S — Filetto M4 — Per albero Ø 14 mm — Lunghezza corpo 36 mm — Coppia di tenuta 2.9 ft·lbs — Carico di scorrimento 90 lbs
• 142192 — QCSPL0912-S — Filetto M5 — Per albero Ø 12 mm — Lunghezza corpo 51 mm — Coppia di tenuta 3.6 ft·lbs — Carico di scorrimento 110 lbs
• 142193 — QCSPL0915-S — Filetto M5 — Per albero Ø 15 mm — Lunghezza corpo 51 mm — Coppia di tenuta 3.6 ft·lbs — Carico di scorrimento 110 lbs
• 142194 — QCSPL0916-S — Filetto M5 — Per albero Ø 16 mm — Lunghezza corpo 51 mm — Coppia di tenuta 4.4 ft·lbs — Carico di scorrimento 110 lbs
• 142195 — QCSPL0920-S — Filetto M5 — Per albero Ø 20 mm — Lunghezza corpo 51 mm — Coppia di tenuta 4.4 ft·lbs — Carico di scorrimento 110 lbs

Media e documentazione (disponibili)

• Video prodotto (MP4)
• Specifiche (PDF)
• Istruzioni QCSPL Clamp (PDF)

Opzioni di selezione pezzo

• Per diametro albero (mm): 8, 10, 12, 14, 15, 16, 20
• Lunghezza corpo (mm): 36, 51

Caratteristiche / Specifiche tecniche

• Funzionamento: blocco di bloccaggio attivato da impugnatura a spinta per bloccaggio positivo; la molla consente il ritorno al movimento libero al rilascio.
• Materiale del corpo: materiale plastico rinforzato con fibra di vetro.
• Collare di serraggio: acciaio inossidabile 630.
• Pomello: acciaio inossidabile 304 (variante QCSPL-S).
• Tacche sul corpo che indicano le posizioni bloccato/sbloccato.
• I corpi includono fori di fissaggio per indicatore di posizione.
• Filetti disponibili: M4 (diametri più piccoli) e M5 (diametri maggiori).
• Coppia di tenuta e carico di scorrimento variano in base al SKU — vedere Opzioni pezzo per valori per SKU.
• Progettato per regolazioni di posizione frequenti senza utensili.
