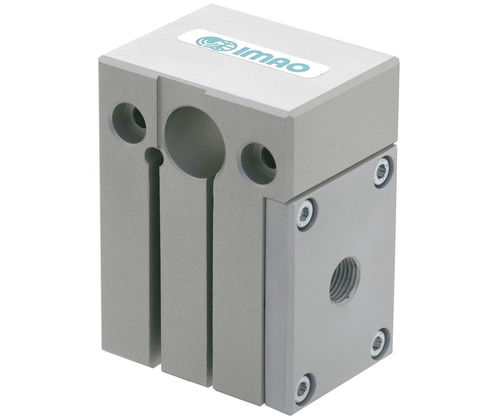

Fascetta per albero in alluminio QSCA series

in gommaa mollaa blocco rapido

Descrizione del prodotto
I morsetti di bloccaggio albero pneumatici QSCA-N sono blocchi rapidi automatici progettati per il cambio macchina e il fissaggio posizionale di alberi e mandrini scorrevoli. Il meccanismo effettua il bloccaggio a molla quando l'aria viene rimossa e lo sblocco pneumatico quando l'aria viene fornita, garantendo la forza di bloccaggio anche in caso di perdite d'aria. Il corpo è lavorato in lega di alluminio 5052A con finitura sabbiata; i tenute sono in gomma nitrilica.

Tipi di prodotto

• QSCA — Morsetti di bloccaggio albero (pneumatici, corpo in alluminio)

Tabella parti (estratto)
Intestazioni: ID | SKU | Numero parte | D (mm) | D1 (mm) | L (mm) | L1 (mm) | W (mm) | W1 (mm) | H (mm) | H1 (mm) | H2 (mm) | Coppia di tenuta | Carico di scorrimento (Lbs) | Diametro albero idoneo (h6-h9)
142214 | QSCA10-N | QSCA10-N | 10 | M4 - C-svasatura profondità 4.5 | 45 | 30 | 35 | 8 | 62 | 28 | 12 | 0.7 | 33 | 10
142215 | QSCA12-N | QSCA12-N | 12 | M4 - C-svasatura profondità 4.5 | 45 | 30 | 35 | 8 | 62 | 28 | 12 | 0.9 | 33 | 12
142216 | QSCA14-N | QSCA14-N | 14 | M4 - C-svasatura profondità 4.5 | 45 | 30 | 35 | 8 | 62 | 28 | 12 | 1.0 | 33 | 14
142217 | QSCA15-N | QSCA15-N | 15 | M4 - C-svasatura profondità 4.5 | 58 | 35 | 40 | 10 | 80 | 35 | 19 | 1.6 | 45 | 15
142218 | QSCA16-N | QSCA16-N | 16 | M4 - C-svasatura profondità 4.5 | 58 | 35 | 40 | 10 | 80 | 35 | 19 | 1.8 | 45 | 16
142241 | QSCA20-N | QSCA20-N | 20 | M4 - C-svasatura profondità 4.5 | 58 | 35 | 40 | 10 | 80 | 35 | 19 | 1.9 | 45 | 20

Materiale informativo (documenti)

• QSCA.pdf (Specifiche)
• QSCA-N_Instruct.pdf (Istruzioni QSNA-N per morsetto albero)

Specifiche tecniche

• Funzionamento: bloccaggio a molla (blocca quando l'aria è rimossa) e sblocco pneumatico (sblocca quando l'aria è fornita); progettazione che evita la diminuzione della forza di bloccaggio dovuta a perdite d'aria
• Corpo: lega di alluminio 5052A, finitura sabbiata
• Tenute / O-ring: gomma nitrilica
• Numeri di parte disponibili e diametri nominali adatti: QSCA10-N (10 mm), QSCA12-N (12 mm), QSCA14-N (14 mm), QSCA15-N (15 mm), QSCA16-N (16 mm), QSCA20-N (20 mm)
• Montaggio tipico: svasatura M4 (profondità svasatura 4,5 mm) come da tabella
• Lunghezze complessive (L): 45 mm o 58 mm a seconda della variante
• Coppia di tenuta e valori di carico di scorrimento: vedere la tabella parti (estratto)
• Uso previsto: bloccaggio sicuro di alberi e mandrini scorrevoli dopo la regolazione di posizione per cambi macchina
