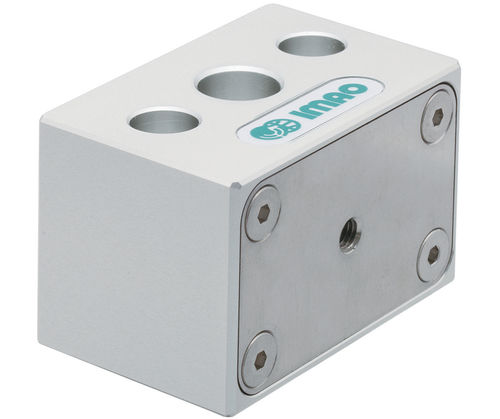

Fascetta per albero in acciaio inossidabile PSLC-L

in alluminioa mollain miniatura

Panoramica del prodotto
I morsetti di bloccaggio dell'albero pneumatici PSLC-L sono progettati per applicazioni a cambio rapido e garantiscono il bloccaggio degli assi e dei mandrini scorrevoli dopo la regolazione di posizione. Il serraggio avviene a molla quando l'aria viene rimossa e lo sblocco pneumatico quando l'aria viene fornita, evitando la perdita di forza di serraggio dovuta a perdite d'aria. Corpo: alluminio 5052A; albero di bloccaggio: alluminio 5052A anodizzato; coperchio: acciaio inox 304.

Caratteristiche principali

• Funzionamento pneumatico con serraggio a molla (serra quando l'aria è rimossa, sblocca quando l'aria è fornita)
• Design compatto per installazioni in spazi ridotti
• Corpo in alluminio 5052A
• Albero di serraggio in alluminio 5052A anodizzato
• Coperchio in acciaio inox 304
• Progettato per sistemi a cambio rapido e per il bloccaggio sicuro di alberi e mandrini scorrevoli

Varianti disponibili

• PSLC08-3L — Tipo pressione: Bassa — D: 8 mm — L: 35 mm — Pressione di esercizio: 43-100 — Coppia di tenuta: 0.15 Lbs — Carico di scorrimento: 11.2 Lbs — Diam. albero idoneo: 8 mm
• PSLC08-5L — Tipo pressione: Standard — D: 8 mm — L: 35 mm — Pressione di esercizio: 72-100 — Coppia di tenuta: 0.30 Lbs — Carico di scorrimento: 20.2 Lbs — Diam. albero idoneo: 8 mm
• PSLC10-3L — Tipo pressione: Bassa — D: 10 mm — L: 35 mm — Pressione di esercizio: 43-100 — Coppia di tenuta: 0.22 Lbs — Carico di scorrimento: 13.4 Lbs — Diam. albero idoneo: 10 mm
• PSLC10-5L — Tipo pressione: Standard — D: 10 mm — L: 35 mm — Pressione di esercizio: 72-100 — Coppia di tenuta: 0.37 Lbs — Carico di scorrimento: 22.5 Lbs — Diam. albero idoneo: 10 mm
• PSLC12-3L — Tipo pressione: Bassa — D: 12 mm — L: 35 mm — Pressione di esercizio: 43-100 — Coppia di tenuta: 0.30 Lbs — Carico di scorrimento: 13.4 Lbs — Diam. albero idoneo: 12 mm
• PSLC12-5L — Tipo pressione: Standard — D: 12 mm — L: 35 mm — Pressione di esercizio: 72-100 — Coppia di tenuta: 0.44 Lbs — Carico di scorrimento: 22.5 Lbs — Diam. albero idoneo: 12 mm
• PSLC16-3L — Tipo pressione: Bassa — D: 16 mm — L: 40 mm — Pressione di esercizio: 43-100 — Coppia di tenuta: 0.52 Lbs — Carico di scorrimento: 17.0 Lbs — Diam. albero idoneo: 16 mm
• PSLC16-5L — Tipo pressione: Standard — D: 16 mm — L: 40 mm — Pressione di esercizio: 72-100 — Coppia di tenuta: 0.89 Lbs — Carico di scorrimento: 31.5 Lbs — Diam. albero idoneo: 16 mm
• PSLC20-3L — Tipo pressione: Bassa — D: 20 mm — L: 40 mm — Pressione di esercizio: 43-100 — Coppia di tenuta: 0.66 Lbs — Carico di scorrimento: 17.0 Lbs — Diam. albero idoneo: 20 mm
• PSLC20-5L — Tipo pressione: Standard — D: 20 mm — L: 40 mm — Pressione di esercizio: 72-100 — Coppia di tenuta: 1.10 Lbs — Carico di scorrimento: 31.5 Lbs — Diam. albero idoneo: 20 mm

Media / Documenti

• Specifiche (PSLC-L.pdf)
• Istruzioni PSLC-L Shaft Clamp (PSLC-L-E.pdf)

Specifiche tecniche

• Funzionamento: serraggio a molla quando l'aria è rimossa; sblocco pneumatico quando l'aria è fornita — il meccanismo previene la perdita di forza per perdite d'aria
• Materiale del corpo: alluminio 5052A
• Materiale dell'albero di serraggio: alluminio 5052A anodizzato
• Materiale del coperchio: acciaio inox 304
• Diametri disponibili (D): 8 mm, 10 mm, 12 mm, 16 mm, 20 mm
• Opzioni tipo pressione: Bassa e Standard
• Larghezze di montaggio (tra fori): 35 mm o 45 mm
• Le pressioni di esercizio, le coppie di tenuta e i carichi di scorrimento specifici per variante sono riportati nella sezione Varianti disponibili
