Calibratore di temperatura 7196B

per sensore RTDper termometrodi alta precisione

Panoramica del prodotto
Il punto di ebollizione nominale dell'azoto è –196 °C a una atmosfera. Il punto triplo definito dell'argon è –189,3442 °C. La differenza tra il punto di ebollizione dell'azoto e il punto triplo dell'argon può essere corretta matematicamente, consentendo calibrazioni per confronto con un'incertezza ottenibile inferiore a 2 mK rispetto al punto triplo reale dell'argon.

Progettazione e modelli

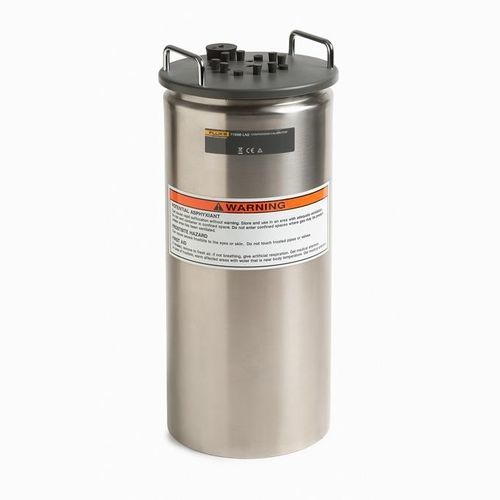

I calibratori di confronto LN₂ Fluke Calibration sono costituiti da una fiasca Dewar in acciaio inossidabile sigillata sottovuoto, un blocco di rame ad alta purezza e un coperchio a calzata di precisione. Il Dewar viene caricato con azoto liquido e il blocco di rame è sospeso al suo interno; un termometro a resistenza in platino standard (SPRT) viene inserito nel blocco e confrontato con lo SPRT calibrato dell'utente per la calibrazione.

• 7196B-4: quattro pozzetti interni da 8 mm (0,32") I.D.
• 7196B-13: cinque pozzetti I.D. da 8 mm (0,32") e otto pozzetti I.D. da 6,35 mm (0,25").

Caratteristiche principali

• Consente calibrazioni per confronto a basso costo a –196 °C.
• Incertezza di misura tipica < 2 mK rispetto al punto triplo dell'argon.
• Progettazione meccanica semplice: Dewar sottovuoto, blocco in rame ad alta purezza e coperchio di precisione per profondità di immersione ripetibili.

Modalità d'uso
Il calibratore utilizza un blocco di rame immerso in azoto liquido; uno SPRT posizionato in un pozzetto termico del blocco viene confrontato con uno SPRT di riferimento calibrato per eseguire calibrazioni per confronto a temperature criogeniche. L'unità è destinata ai lavori di confronto in laboratorio e richiede uno SPRT di riferimento calibrato e una corretta gestione dei criogenici.

Specifiche tecniche

• Famiglia di modelli: 7196B LN₂ Comparison Calibrator (varianti: 7196B-4, 7196B-13)
• Temperatura nominale: –196 °C (a 1 atm; varia con la pressione atmosferica)
• Pozzetti termici: 7196B-4 = quattro pozzetti I.D. da 8 mm (0,32"); 7196B-13 = cinque pozzetti I.D. da 8 mm (0,32") + otto pozzetti I.D. da 6,35 mm (0,25")
• Profondità di immersione: 275 mm dalla parte superiore del coperchio al fondo del pozzetto; 150 mm di immersione nel blocco di rame
• Dimensioni esterne (Ø x altezza): 168 mm x 406 mm (6,6 in x 16 in)
• Stabilità della temperatura: tipicamente < 2 mK in 20 minuti (dipende dalla stabilità della pressione atmosferica)
• Uniformità di temperatura: <0.0004 °C
• Volume: 5,47 litri (1,45 galloni)
• Principio di funzionamento: Dewar sigillato sottovuoto con blocco in rame ad alta purezza; SPRT inserito nel blocco per calibrazione per confronto
• Nota: la temperatura di equilibrio varia con la pressione atmosferica (dT/dp ≈ 0,085 mK/Pa); la stabilità reale dipende dalla stabilità della pressione
