Calibratore di temperatura 5901A-G

per sensore di temperaturaper termometroper calibratura di referenza

Caratteristiche principali

• Cellule TPW di facile impiego con incertezza estesa tipica < ±0,0001 °C per i modelli principali.
• Disponibili in varie dimensioni e con guscio in vetro borosilicato o silice fusa (quarzo).
• Riempite con acqua di mare distillata con composizione isotopica VSMOW.
• Forniscono un riferimento di temperatura fondamentale e ripetibile per i laboratori di taratura.

Panoramica del prodotto
Le celle della serie 5901 vengono evacuate e sigillate ermeticamente dopo il riempimento con acqua di mare distillata attentamente, corrispondente alla composizione isotopica Vienna Standard Mean Ocean Water (VSMOW). La produzione è progettata per minimizzare le contaminazioni e preservare l'integrità isotopica.

Acqua pesante
Gli isotopi di ossigeno e idrogeno (inclusi 17O, 18O e 2H) influenzano la temperatura del punto triplo. L'acqua di mare è scelta perché la sua composizione isotopica è tra le più pesanti comuni. Gli scostamenti isotopici possono raggiungere 0,00025 °C; la contribuzione di incertezza legata a VSMOW è inferiore a ±0,000007 °C (≈7 µK) per i modelli principali.

Opzioni di verifica isotopica
È possibile richiedere la verifica isotopica tramite analisi di laboratorio di una porzione campionata o mediante fornitura di ampolle sigillate con campioni d'acqua per test indipendenti.

Impurità
Le impurità causano errori TPW maggiori rispetto alle variazioni isotopiche. Le celle subiscono più distillazioni e processi di produzione controllati per mantenere la purezza. Le celle in quarzo possono essere riempite direttamente dalla linea di distillazione per ridurre il rischio di contaminazione.

Vetro vs quarzo
I gusci in vetro borosilicato sono più economici ma mostrano maggiore porosità nel tempo; la silice fusa (quarzo) è meno porosa e più stabile. La deriva tipica delle celle in vetro è dell'ordine di 0,00006 °C all'anno.

Dimensioni e modelli
I modelli 5901A, 5901C e 5901D (vetro o quarzo) offrono 265 mm di immersione e differiscono principalmente per il diametro interno del pozzo. Il modello 5901B-G è una mini-cella in vetro (per il 9210 Maintenance Apparatus) con immersione ridotta. Sono disponibili bussole e adattatori per adattare diversi diametri di termometri.

Accessori
Gli accessori includono il congelatore di immersione 2031A Quick Stick (ghiaccio secco/alcol) per accelerare la formazione del mantello di ghiaccio nelle celle più grandi, servizi assicurativi opzionali e una selezione di bussole/adattatori per diametri delle sonde.

Modelli (selezione)

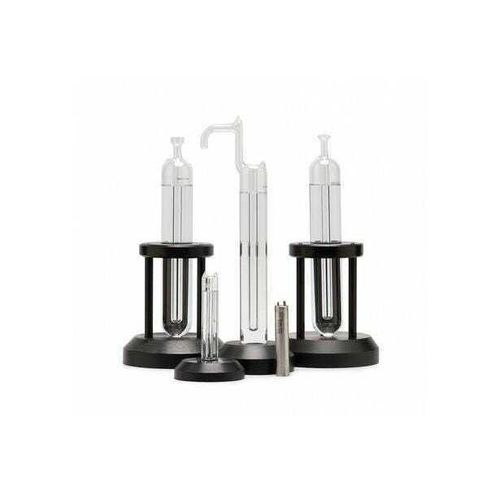

• 5901A-G — Cella TPW, 12 mm ID con manico, guscio in vetro
• 5901A-Q — Cella TPW, 12 mm ID con manico, guscio in quarzo
• 5901C-G — Cella TPW, 13,6 mm ID, guscio in vetro
• 5901C-Q — Cella TPW, 14,4 mm ID, guscio in quarzo
• 5901D-G / 5901D-Q — Cella TPW, 12 mm ID, guscio in vetro o quarzo
• 5901B-G — Cella TPW, mini, guscio in vetro (per 9210 Maintenance Apparatus)
• Bussole accessorie: 3901-11, 3901-12, 3901-13, 3901-21, 3901-22, 3901-23
• Interconfronto accreditato: 1904-TPW

Note
Sono disponibili diversi bagni e sistemi di mantenimento per sostenere il punto triplo per periodi prolungati. Possono essere forniti certificati di prova accreditati sotto la referenza 1904-TPW.

Specifiche tecniche

• Incertezza estesa (k=2): < 0,0001 °C per la maggior parte dei 5901; < 0,0002 °C per la mini (5901B-G).
• Riproducibilità: 0,00002 °C per i modelli principali; 0,00005 °C per la mini.
• Esempi di dimensioni: 5901A (50 mm OD, 12 mm ID, lunghezza 450 mm); 5901C (60 mm OD, 13,6 mm o 14,4 mm ID, lunghezza 420 mm); 5901B (30 mm OD, 8 mm ID, lunghezza 180 mm).
• Profondità di immersione (superficie dell'acqua al fondo del pozzo): 265 mm per 5901A/C/D; 118 mm per 5901B (mini).
• Materiali del guscio: vetro borosilicato o silice fusa (quarzo).
• Fonte d'acqua: oceano (composizione isotopica VSMOW).
• Tolleranza dDVSMOW: ±10 ‰ (±1 %) per i modelli principali; ±20 ‰ per la mini.
• Tolleranza Δ18O VSMOW: ±1,5 ‰ (±0,15 %) per i modelli principali; ±3 ‰ per la mini.
• Effetto della deviazione da VSMOW sul TPW: ≈ ±7 µK per i modelli principali; ≈ ±14 µK per la mini.
