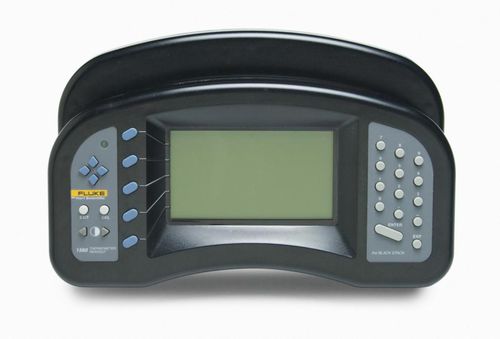

Il 1560 Black Stack è uno strumento modulare e ampliabile per letture termometriche di precisione, flussi di lavoro di taratura automatizzata e acquisizione dati multicanale. Il sistema unisce un'unità base (display, processore, alimentazione) a un massimo di otto moduli impilabili; i moduli contengono processore e dati di taratura interni e vengono rilevati automaticamente dall'unità base.

Caratteristiche principali

• Architettura modulare compatibile con SPRT, RTD/PRT, termistori e termocoppie
• Espandibile fino a 8 moduli (fino a 96 ingressi sensore sequenziali)
• Capacità di misura a livello di riferimento (accuratezza dipendente dal modulo fino a ±0,0013 °C)
• Registrazione dati su memoria (memorizza le 1000 letture più recenti) e comunicazione RS‑232; opzionale IEEE‑488/GPIB tramite modulo 3560
• Display grafico frontale con registratore a nastro (strip‑chart) e comandi accessibili

Unità base
L'unità base integra il display principale, il processore, l'alimentazione, i tasti di controllo e la porta RS‑232. Fornisce alimentazione e gestione della comunicazione ai moduli impilati, esegue l'autodiagnosi all'accensione e non richiede taratura separata; le caratteristiche di misura sono determinate dai moduli installati.

Moduli (sommario)
I moduli sono dedicati a tipologie di sensori specifiche e conservano la propria taratura. Moduli tipici includono:

• SPRT Module 2560 — 2 canali, supporto per RTD/PRT/SPRT 25 Ω e 100 Ω a quattro fili; conversioni ITS‑90 / W(T90) / IPTS‑68 / CVD / polinomiali
• High‑Temp PRT Module 2561 — 2 canali, HTPRT/RTD a bassa resistenza per applicazioni fino a 1200 °C
• PRT Scanner 2562 — 8 canali per PRT/RTD 100 Ω (2/3/4 fili)
• 1000‑Ohm PRT Modules 2567 (2 ch) & 2568 (8 ch)
• Standards Thermistor Module 2563 — 2 canali, termistori a bassa deriva
• Thermistor Scanner 2564 — 8 canali
• Precision Thermocouple Module 2565 — 2 canali, compensazione di giunzione fredda interna
• Thermocouple Scanner 2566 — 12 canali, supporta K, J, T, S, R, B, E, N
• Extended Communication Module 3560 — aggiunge GPIB (IEEE‑488), interfaccia stampante Centronics e uscita analogica

Dettagli modulo SPRT
Il modulo SPRT 2560 fornisce due ingressi a quattro fili per SPRT/PRT 25 Ω e 100 Ω con accuratezza di riferimento (0 Ω–400 Ω). Supporta misurazione diretta della resistenza e molteplici metodi di conversione in temperatura; i due canali consentono confronti fra sonde di riferimento.

Acquisizione dati e software
La memoria a bordo conserva le 1000 letture più recenti con data/ora. I dati possono essere inviati via RS‑232 a un PC. Il software Fluke Calibration LogWare (modello 9935) fornisce logging multicanale, analisi grafica e statistica, allarmi, avvii ritardati e intervalli di registrazione selezionabili. Il display supporta registrazione grafica tipo strip‑chart con scala verticale automatica.

Progettazione e facilità d'uso
I moduli si inseriscono sul retro dell'unità base; ogni modulo contiene la propria taratura, permettendo di aggiungere o sostituire moduli senza ritarare l'intero stack. Il pannello frontale garantisce accesso diretto alla programmazione e i connettori sono predisposti per un uso agevole in laboratorio o officina.

Applicazioni
Adatto a metrologia di riferimento, sistemi di taratura automatizzati, misure di laboratorio e industriali di alta precisione, acquisizione multicanale e attività di verifica, inclusa la verifica di apparecchiature biomediche.

Specifiche tecniche

• Modello (unità base): 1560 — Alimentazione 100–240 VAC, 50/60 Hz; Display: LCD grafico 4,25" x 2,25" con retroilluminazione LED
• Moduli supportati: fino a 8 (sequenziamento automatico 1–96 canali)
• Comunicazioni: RS‑232 standard; IEEE‑488 (GPIB) opzionale via modulo 3560
• Memoria: conserva le 1000 letture più recenti con data/ora; memoria non volatile per sequenza canali e coefficienti sonda
• Tempo minimo di campionamento: 2 secondi
• SPRT Module 2560: 2 canali, 0 Ω–400 Ω, accuratezza resistenza ±20 ppm, equivalente temperatura ≈ ±0,005 °C a 0 °C, risoluzione resistenza 0,0001 Ω, risoluzione temperatura 0,0001 °C
• High‑Temp PRT 2561: 2 canali, 0 Ω–25 Ω, fino a 1200 °C, accuratezza ≈ ±0,013 °C a 0 °C
• PRT Scanner 2562: 8 canali, 0 Ω–400 Ω, accuratezza temperatura ≈ ±0,01 °C a 0 °C
• Standards Thermistor 2563: 2 canali, accuratezza temperatura ±0,0013 °C a 0 °C
• Thermistor Scanner 2564: 8 canali, accuratezza ±0,0025 °C a 0 °C
• Precision Thermocouple 2565: 2 canali, mV −10 a 100 mV, accuratezza mV ±0,002 mV, accuratezza temp ±0,05 °C (CJC esterno)
• Thermocouple Scanner 2566: 12 canali, accuratezza mV ±0,004 mV, accuratezza temp ±0,1 °C (CJC esterno)
• Extended Communication Module 3560: GPIB (IEEE‑488), interfaccia stampante Centronics, uscita analogica ±1,25 VDC
