Sensore di temperatura Pt100 5606

a resistenza di platinoa immersionefili scoperti

Panoramica del prodotto

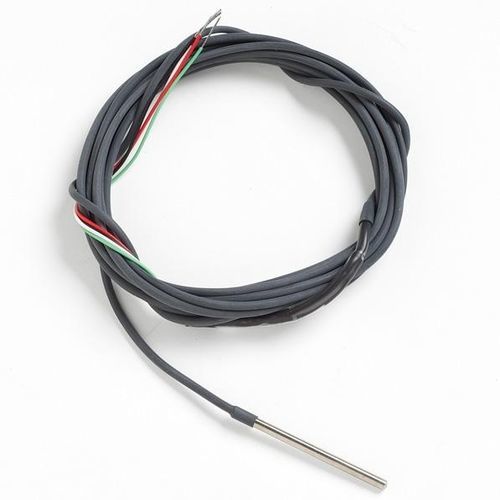

Il Fluke 5606 Full Immersion Platinum Resistance Thermometer (PRT) è una sonda ultra‑compatta progettata per immersione totale reale —compresa la giunzione di transizione e i conduttori— nel campo operativo da -200 °C a 160 °C. La sonda dispone di una guaina da 50 mm, diametro 3,1 mm, elemento sensibile di precisione 100 Ω (alpha = 0,00385), cavi in rame smaltato a conduttore singolo e una tenuta anti‑umidità per stabilità a lungo termine in ambienti gravosi.

Caratteristiche principali

• Campo operativo: -200 °C a 160 °C.
• Prestazioni di taratura fino a ±0,05 °C a seconda del punto e dell'opzione di calibrazione.
• Immersione totale vera: giunzione di transizione e conduttori dimensionati per l'intero intervallo; non sono necessari calcoli di immersione minima per applicazioni full‑immersion.
• Cavi in rame smaltato a conduttore singolo per ridurre il fenomeno di assorbimento di umidità rispetto ai cavi intrecciati.
• Tenuta della sonda dedicata per impedire l'ingresso di umidità.

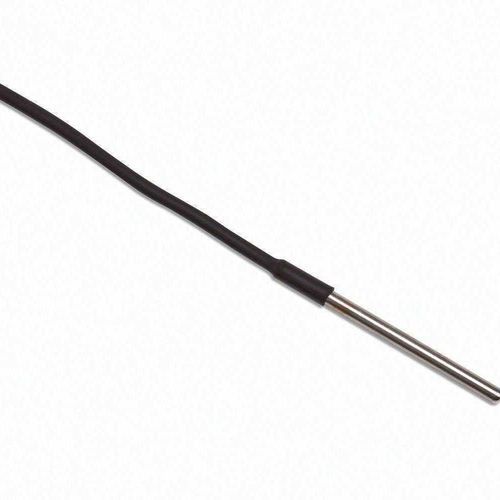

• Geometria compatta: guaina 50 mm, Ø 3,1 mm; elemento vicino alla punta per risposta rapida in spazi ristretti.
• Calibrazione accreditata NVLAP disponibile (raccomandata per tracciabilità di laboratorio).
• Compatibilità verificata con fluidi trasferitori di calore e temperature estreme senza perdita di integrità della giunzione di transizione.

Applicazioni e vantaggi

• Taratura e validazione di sensori in congelatori di laboratorio/bioconservazione, autoclavi, forni e camere di prova.
• Procedure IQ/OQ/PQ e mappatura della temperatura.
• Registrazione dati in ambienti a temperatura controllata e camere climatiche.
• Instradamento tramite passaggi stretti (cavi ≤ 0,2 mm di diametro) come porte di congelatore con perdita termica minima.

Specifiche tecniche

• Modello: 5606 Full Immersion PRT.
• Intervallo di temperatura: -200 °C a 160 °C.
• Resistenza nominale a 0,01 °C: 100 Ω ± 0,1 Ω.
• Coefficiente termico (alpha): 0,00385 Ω/Ω/°C.
• Esempi di accuratezza: ±0,04 °C a 0,01 °C; ±0,06 °C a 160 °C (vedere opzioni di calibrazione).
• Ripetibilità a breve termine: ±0,03 °C a 0,01 °C; ±0,04 °C a 160 °C.
• Deriva (dopo 100 h a T max): ±0,03 °C a 0,01 °C; ±0,04 °C a 160 °C.
• Istereisi: ±0,015 °C.
• Lunghezza guaina: 50 mm ± 5 mm.
• Diametro guaina: 3,1 mm ± 0,1 mm.
• Materiale guaina: acciaio inossidabile 316.
• Giunzione di transizione: progettata per -200 °C a 160 °C (immersione totale).
• Lunghezza/posizione sensore: 30 mm ± 3 mm; sensore a ~3 mm dalla punta.
• Resistenza di isolamento minima: 20 MΩ a 23 °C.
• Profondità minima/massima di immersione: immersione totale consentita (liquido e mezzo secco).
• Tempo di risposta (ASTM E 644): ~12 s tipico.
• Auto‑riscaldamento (in bagno a 0 °C): ±0,003 °C.
• Cavo: filo di rame smaltato, 2,4 m; campo di temperatura fino a 160 °C.
• Calibrazione: non inclusa; calibrazione NVLAP accreditata disponibile (vedere informazioni d'ordine).
• Esempi di incertezza di calibrazione (codice lab 200348‑0): -197 °C: 0,03 °C; -38 °C: 0,03 °C; 0 °C: 0,03 °C; 100 °C: 0,045 °C; 157 °C: 0,05 °C.
• Tolleranza senza calibrazione (riferimento): ASTM E1137 Grade A: ±[0,13 + 0,0017|t|] °C.
• Coefficienti consigliati (usare R0 dal certificato): A = 3.9083×10⁻³, B = −5.775×10⁻⁷, C = −4.183×10⁻¹².
