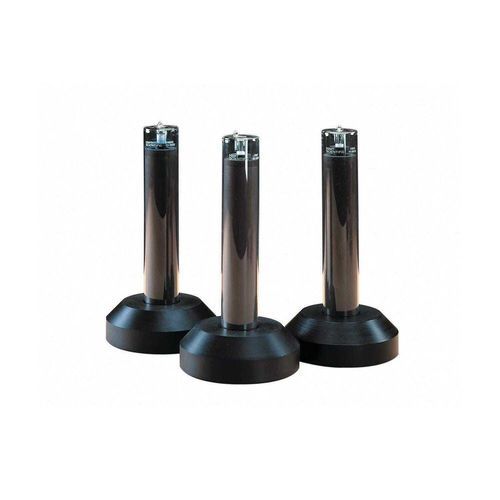

Calibratore di temperatura 5900E

per sensore RTDper sensore di temperaturaper termometro

Caratteristiche principali

• Cellule a punto di congelamento in metallo realizzate con campioni metallici di purezza ≥ 99,9999 % (spesso 99,99999 %).
• Copertura ITS-90 completa da argon a rame, incluse opzioni TPW e gallio.
• Plateau lunghi e stabili (gallio: settimane; TPW: mesi con adeguata manutenzione).
• Fornite con analisi di purezza del campione metallico; interconfronti accreditati disponibili.

Panoramica del prodotto

• Le cellule a punto fisso ITS-90 offrono realizzazioni di standard primario molto vicine alle temperature di congelamento teoriche per calibrazioni di temperatura ad alta precisione.
• Le celle Fluke Calibration sono fabbricate in laboratori ultra-puliti utilizzando crogioli in grafite ad alta densità e purezza e involucri in quarzo o acciaio inossidabile sigillati, evacuati e riempiti con argon ad alta purezza; la sigillatura avviene al punto di congelamento e la pressione dell'argon viene misurata e registrata per correzioni di pressione accurate.
• Le celle tradizionali sono sottoposte a curve di fusione-congelamento e ad analisi della pendenza; sono disponibili interconfronti opzionali con celle di riferimento Fluke.

Cellule al gallio

• Cellula 5943: involucro in acciaio inossidabile con gallio ad alta purezza (99,99999 %) contenuto in un guscio composito e riempito con argon a una atmosfera standard alla temperatura di fusione.
• Il progetto accoglie l'espansione di ~3,1 % durante la solidificazione con pareti flessibili non permeabili ai gas; non è richiesto pompaggio/ricarica di routine.
• Incertezza tipica: 0.1 mK (k=2); mantenimento garantito di incertezza < 0.1 mK per almeno cinque anni se usata secondo le istruzioni.
• Realizzazione e manutenzione automatizzate con il 9230 Maintenance Apparatus consentono plateau di fusione fino a otto giorni e automazione settimanale.

Cellule punto triplo dell'acqua (TPW)

• Le celle TPW risolvono i limiti comuni dei bagni di ghiaccio (gradienti, purezza, ripetibilità) e sono ampiamente utilizzate per realizzazioni ITS-90 vicino a 0,01 °C.
• Le celle TPW di dimensione tradizionale di Fluke raggiungono incertezze pubblicate di ±0.0001 °C in laboratorio nazionali.
• I mantelli di ghiaccio possono essere formati con ghiaccio secco, LN2 o congelatori a immersione e possono durare fino a due mesi se mantenuti in bagni Fluke compatibili (7012 o 7312).

Cellule metalliche aperte

• Le celle metalliche aperte in quarzo utilizzano gli stessi materiali di alta purezza e tecniche produttive delle celle sigillate ma includono una valvola di alta qualità per la gestione precisa della pressione.
• Consentono evacuazione, carica/purgo con gas inerte e misure a pressione regolata per minimizzare le incertezze dovute alle correzioni di pressione — adatte per applicazioni temperatura vs pressione esigenti e calibrazioni SPRT di precisione.
• Caratteristiche di progetto: altezza estesa per facile accesso alla valvola, isolamento in lana di quarzo pura e dischi in grafite ad alta purezza per prevenire perdite di calore e ottimizzare i gradienti verticali.
• Diametro esterno tipico: 50 mm; altezze totali variabili a seconda del modello (vedi specifiche).

Tabella delle specifiche (righe selezionate)
Specifications
Model | Fixed Point | Style | Assigned Value (°C) | Outside Diameter | Inside Diameter | Total Outside Cell Height | Depth‡ | Cell Uncertainty (mK, k=2) | Certification (mK, k=2)†
5900E | Mercury | Stainless Steel | −38.8344 | 31 mm | 8.2 mm | 470 mm | 200 mm | 0.2 | 0.25
5904 | Indium | Traditional Quartz Glass | 156.5985 | 48 mm | 8 mm | 285 mm | 195 mm | 0.7 | 0.7
5905 | Tin | Traditional Quartz Glass | 231.928 | 48 mm | 8 mm | 285 mm | 195 mm | 0.5 | 0.8
5906 | Zinc | Traditional Quartz Glass | 419.527 | 48 mm | 8 mm | 285 mm | 195 mm | 0.9 | 1.0
5907 | Aluminum | Traditional Quartz Glass | 660.323 | 48 mm | 8 mm | 285 mm | 195 mm | 1.3 | 1.8
5908 | Silver | Traditional Quartz Glass | 961.78 | 48 mm | 8 mm | 285 mm | 195 mm | 2.4 | 4.5
5909 | Copper | Traditional Quartz Glass | 1084.62 | 48 mm | 8 mm | 285 mm | 195 mm | 10.1 | 12.0
5924 | Indium | Open Quartz Glass | 156.5985 | 50 mm | 8 mm | 596 mm | 195 mm | 0.7 | 0.7
5925 | Tin | Open Quartz Glass | 231.928 | 50 mm | 8 mm | 596 mm | 195 mm | 0.5 | 0.8
5926 | Zinc | Open Quartz Glass | 419.527 | 50 mm | 8 mm | 596 mm | 195 mm | 0.9 | 1.0
5927A-L | Aluminum | Open Quartz Glass (long) | 660.323 | 50 mm | 8 mm | 696 mm | 195 mm | 1.3 | 1.8
5927A-S | Aluminum | Open Quartz Glass (short) | 660.323 | 50 mm | 8 mm | 596 mm | 195 mm | 1.3 | 1.8
5928 | Silver | Open Quartz Glass | 961.78 | 50 mm | 8 mm | 696 mm | 195 mm | 2.4 | 4.5
5929 | Copper | Open Quartz Glass | 1084.62 | 50 mm | 8 mm | 696 mm | 195 mm | 10 | 12.0
5943 | Gallium | Stainless Steel | 29.7646 | 38.1 mm | 8.2 mm | 250 mm | 168 mm | 0.1 | 0.1
† I valori di incertezza di certificazione possono variare leggermente. ‡ La profondità è misurata dal fondo del pozzetto del termometro alla parte superiore del materiale di riferimento puro.

Specifiche tecniche

• Famiglia: cellule a punto fisso ITS-90 che coprono argon fino a rame.
• Purezza tipica del campione metallico: ≥99,9999 % (sei 9s), spesso 99,99999 % (sette 9s).
• Stili di cella: acciaio inossidabile sigillato, quarzo tradizionale sigillato, quarzo aperto (varianti lunghe/corte) e gallio con involucro metallico.
• Valori ITS-90 rappresentativi: Mercurio −38.8344 °C; Indio 156.5985 °C; Stagno 231.928 °C; Zinco 419.527 °C; Alluminio 660.323 °C; Argento 961.78 °C; Rame 1084.62 °C; Gallio 29.7646 °C.
• Diametro esterno tipico: 31–50 mm; diametro interno ≈ 8–8.2 mm.
• Altezza esterna totale: celle tradizionali ≈ 285–470 mm; varianti aperte/lunghe fino a ≈ 696 mm; celle sigillate argento/rame ≈ 700 mm.
• Profondità (pozzetto del termometro al rif.): valori di esempio 168–200 mm a seconda del modello.
• Esempi di incertezza (k=2): da 0.1 mK (gallio) a 12.0 mK (rame) a seconda del punto fisso e del modello.
• Fornite con analisi di purezza del campione metallico; le celle tradizionali sono sottoposte a curve di fusione-congelamento e analisi della pendenza; interconfronti opzionali disponibili.
