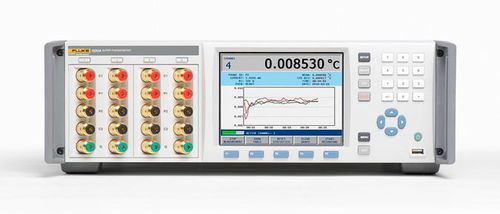

Termometro a resistenza 159 series

Pt100RTDcon display grafico LCD

Panoramica
Misure per rapporto di resistenza (Rx/Rs) o resistenza assoluta: scegliere la modalità richiesta. Il 1595A raggiunge un'incertezza di rapporto fino a 0,06 ppm per rapporti prossimi all'unità. Lo strumento converte la resistenza assoluta in temperatura e visualizza in °C, °F o K usando resistori di riferimento interni a temperatura controllata (1 Ω, 10 Ω, 25 Ω, 100 Ω, 10 kΩ). I riferimenti interni sono in forno a 30 °C con stabilità ≈10 mK; stabilità su 24 ore migliore di 0,25 ppm e accuratezza assoluta su un anno di 4 ppm.

Basso rumore di misura
Progetto brevettabile che riduce rumore elettrico ed errore casuale tramite misure simultanee Rx/Rs con inversione di corrente e mediatura, ADC paralleli doppi e filtraggio passivo/attivo. Il contributo tipico di incertezza dovuto al rumore può essere basso come 0,00002 °C con sensori e condizioni adeguate.

Elevata velocità di misura
Frequenze di campionamento fino a 1 s (precisione completa con 2 s). Controllo utente del periodo di campionamento e dei parametri temporali; visualizzazione remota e controllo via Ethernet.

Autocalibrazione del rapporto
Procedura automatica che verifica o calibra la linearità del rapporto di resistenza utilizzando i resistori interni temperati. La routine esegue otto test di rapporto, segnala errori di linearità, completa tipicamente in ~30 minuti e può rilevare difetti del circuito di misura. Opzione protetta da password per applicare offset di allineamento.

Caratteristiche principali

• Accuratezza di rapporto fino a 0,06 ppm (1595A) per rapporti vicini all'unità.
• Compatibile con SPRT, PRT, RTD e termistori; intervallo 0 Ω a 500 kΩ.
• Autocalibrazione del rapporto senza attrezzature esterne.
• Resistori di riferimento interni a temperatura controllata: 1 Ω, 10 Ω, 25 Ω, 100 Ω, 10 kΩ (forno a 30 °C).
• Misure automatiche a zero potenza e correnti di rilevamento tarate per ridurre l'incertezza.
• Campionamento fino a 1 s; 4 ingressi PRT/termistore sul pannello frontale; 2 ingressi RS dedicati sul retro; registrazione dati ~80.000 letture.

Specifiche rappresentative
Capacità di misura: PRT 4 fili, termistore, resistenza, rapporto di resistenza.
Intervallo resistenze in ingresso: 0 a 500 kΩ.
Intervallo rapporto: 0 a 10.
RS esterno accettato: 1 Ω a 10 kΩ.
RS interni: 1 Ω, 10 Ω, 25 Ω, 100 Ω, 10 kΩ.
Unità di visualizzazione: Rx/Rs, K, °C, °F, Ω; risoluzione 0,1 a 0,000001.
Periodi di campionamento (s): 1, 2, 5, 10 (2 s richiesti per precisione completa).
Comunicazioni: RS-232, USB, IEEE-488, Ethernet; display VGA completo.

Manuali e risorse
Manuale utente, guida di riferimento, scheda tecnica, aggiornamenti firmware e risorse di taratura disponibili.
