Termometro con sonda 5686-B

a resistenza di platinoRTDsenza monitor

Riepilogo del prodotto

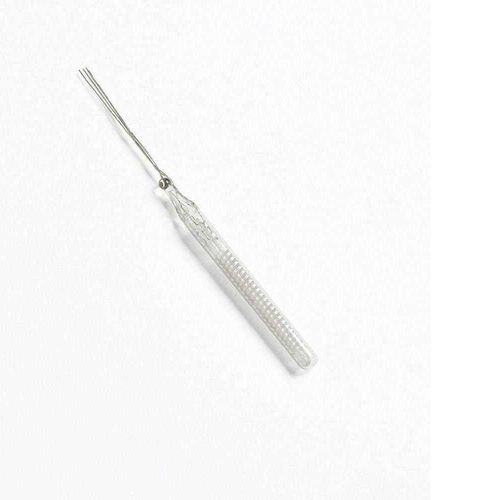

Il Fluke 5686‑B è un termometro a resistenza di platino standard (SPRT) a capsula di vetro conforme a ITS‑90, progettato per convertire la temperatura in resistenza con tracciabilità primaria. Campo operativo: −260 °C (13 K) a 232 °C (505 K). La capsula di vetro in formato ridotto consente immersione totale, riduce i flussi termici ed è adatta per tarature per immersione e celle a punto fisso. L'elemento sensibile è un filo di platino ad alta purezza avvolto a mano su un telaio in silice fusa; la capsula è sigillata a pressione con elio ad alta purezza per preservare la stabilità nel tempo.

Caratteristiche principali

• SPRT a capsula di vetro in miniatura ottimizzato per attività di metrologia che richiedono sonde corte e completamente immersibili.
• Ampio intervallo di temperatura: −260 °C a 232 °C con stabilità tipica di 0,001 °C su 100 °C.
• Dimensioni compatte (Ø 5,8 mm × 56 mm) per uso in recipienti, setup criogenici e spazi ristretti.
• Costruzione SPRT reale: filo di platino ad alta purezza avvolto a mano su telaio in silice fusa senza tensioni.

Caratteristiche dettagliate

• Conformità ITS‑90 – Progettato per soddisfare la Scala di Temperatura Internazionale del 1990 con i limiti di rapporto di resistenza specificati:
  • W(302.9146 K) ≥ 1.11807
  • W(234.3156 K) ≤ 0.844235
• Copertura termica estesa – Opera da temperature criogeniche (13 K / −260 °C) fino a 232 °C (505 K).
• Design compatto e completamente immersibile – Ø 5,8 mm × 56 mm; minimizza i flussi termici e consente immersione totale in bagni e celle.
• Pronto per calibrazioni a punti fissi – Idoneo per calibrazioni a punti fissi da −200 °C a 232 °C.
• Bassa auto‑riscaldamento e alta riproducibilità – Auto‑riscaldamento al TPW < 0,002 °C (1 mA); riproducibilità ±0,001 °C o migliore.

Specifiche

• Modello: 5686‑B
• Intervallo di temperatura: −260 °C a 232 °C (13 K a 505 K)
• R_TPW nominale: 25,5 Ω
• Rapporto di resistenza: W(302.9146 K) ≥ 1.11807; W(234.3156 K) ≤ 0.844235
• Tasso di deriva: < 0,005 °C/anno (intervallo completo)
• Auto‑riscaldamento al TPW: < 0,002 °C (1 mA)
• Riproducibilità: ±0,001 °C o migliore
• Deriva di R_TPW dopo cicli termici: < 0,001 °C
• Gas di riempimento: elio
• Conduttori: quattro fili in platino, 30 mm di lunghezza
• Dimensioni: Ø 5,8 mm × 56 mm

Applicazioni e vantaggi

• Progettato per lavori di calibrazione primari, inclusi ambienti criogenici e celle di immersione a punti fissi.
• Alternativa compatta ai SPRT a stelo lungo quando sono richieste immersione totale e spazi limitati.
• Ingegnato per bassa auto‑riscaldamento, minima deriva e riproducibilità comprovata per laboratori metrologici.
