Sistema di acquisizione dati di temperatura 1586A series

di tensionebenchtopper laboratorio

Panoramica del prodotto

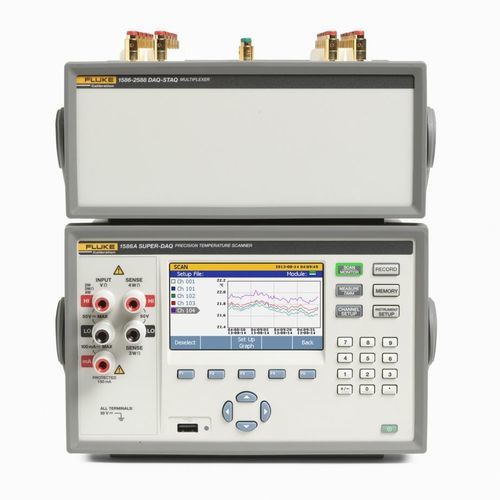

Il Fluke 1586A Super-DAQ acquisisce misure elettriche e di temperatura con marcatura temporale per tecnici, ingegneri e team qualità, utili per verificare il controllo di processo, eseguire mappe termiche, calibrare sensori e supportare R&S o troubleshooting. I dati e le statistiche sono visualizzabili in tabelle; fino a quattro canali possono essere graficati simultaneamente sull’apparecchio per una verifica rapida prima dell’analisi su PC.

Caratteristiche principali

• Misura termocoppie, PRT/RTD, termistori, tensione DC, corrente DC e resistenza con fino a 45 canali analogici (secondo configurazione).
• Prestazioni metrologiche: PRT fino a ±0,005 °C (con multiplexer DAQ-STAQ), termocoppie tipiche ≈±0,5 °C, termistori fino a ±0,002 °C.
• Velocità di scansione fino a 10 canali/s per applicazioni ad alta velocità.
• Quattro modalità operative: Scan, Monitor, Measure e DMM; trend colore in tempo reale per fino a 4 canali.
• Memoria interna non volatile e trasferimento USB/LAN; profili utente/amministratore per protezione dati e tracciabilità.
• Supporta sequenze di calibrazione automatizzata quando collegato a sorgenti di temperatura e multiplexer.

Applicazioni

• Mappe termiche e validazione della temperatura
• Calibrazione di sensori di processo e calibrazione da banco di PRT/RTD, termistori e termocoppie
• Monitoraggio di produzione, R&S, aerospaziale, automotive, farmaceutico, biotecnologie e lavorazione alimentare

Modalità operative e usabilità

• Scan: scansione sequenziale dei canali secondo test definiti
• Monitor: visualizzazione di un singolo canale durante la scansione
• Measure: registrazione su un canale senza file di test preconfigurato
• DMM: il canale frontale funziona come multimetro da banco per tensione DC, corrente DC e resistenza 2/4 fili
• Grafici in tempo reale: tracciamento fino a 4 canali, con zoom e modalità cronologia per revisione sull’apparecchio

Dati, connettività e sicurezza

• Memoria interna: ~20 MB flash per dati/configurazioni; RAM di scansione per ~75.000 letture con timestamp
• USB Host (Tipo A) per unità FAT32 (fino a 32 GB); USB Device (Tipo B) con SCPI per controllo/trasferimento
• LAN: Ethernet 10/100 (TCP/IP, SCPI); RS-232 (DE-9) per controllo sorgenti e automazione
• Profili utente/amministratore e funzioni di protezione per tracciabilità

Specifiche generali (selezionate)

• Tensione rete: 100 V (90–110 V), 120 V (108–132 V), 220 V (198–242 V), 240 V (216–264 V)
• Frequenza: 47–440 Hz; Consumo: 36 VA picco (24 W medio)
• Temperatura di esercizio: 0 °C a 50 °C (accuratezza completa 18–28 °C); stoccaggio −20 °C a 70 °C
• Capacità canali: analogico totale 45; tensione/resistenza 41; corrente 5; I/O digitale 8 bit
• Dimensioni: H 150 mm × L 245 mm × P 385 mm; peso tipico 6 kg
• Conformità: CE, CSA, IEC 61010 3ª edizione

Specifiche di misura (selezionate)

• Velocità di scansione: veloce fino a 10 canali/s (0,1 s/canale); medio 1 canale/s; lento 4 s/canale
• Risoluzione display: fino a 6 1/2 cifre (varia in base a sensore e intervallo)
• PRT/RTD: campo −200 °C a 1200 °C (dipende dal sensore); esempi di accuratezza: PRT ±0,005 °C (con DAQ-STAQ)
• Termistori: campo −200 °C a 400 °C; accuratezze tipiche fino a ±0,002 °C
• Termocoppie: campo −270 °C a 2315 °C; accuratezze tipiche ≈±0,5 °C (dipende dal modulo)
• Tensione/corrente/resistenza DC: intervalli e protezioni fino a 50 V; corrente ±100 μA a ±100 mA; resistenza variabile per intervallo

Capacità e accessori inclusi (livello elevato)

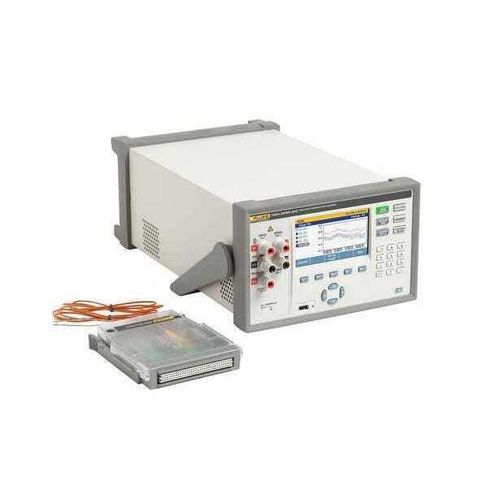

• Supporto per multiplexer DAQ-STAQ e moduli High-Capacity interni
• Canali matematici (fino a 20) per operazioni aritmetiche e polinomiali
• Trigger: intervallo, esterno, allarme, remoto, manuale, sequenze automatizzate
• Accessori tipici: multiplexer, moduli di ingresso, kit rack, kit di calibrazione e software
