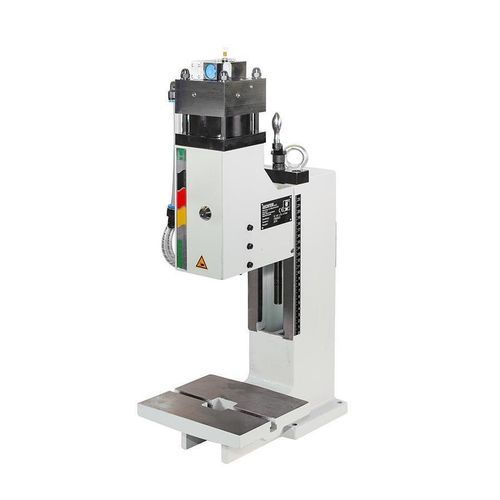

Pressa pneumatica 4 LPL

per assemblaggiocon pedale di controllo

Panoramica
Pressa pneumatica ad azione lineare progettata per operazioni di pressatura e assemblaggio di precisione. Azionamento tramite pulsante di avvio o rilascio per contatto con l'utensile. Pezzo da stringere removibile e guida prismatica regolabile senza gioco per una manipolazione sicura senza danneggiare il pezzo serrato.

Tabella dimensioni
A2 : 800
B : 580
C : 415
D : 200
E : 120
F : 92
G : 75
U : 21
V : Ø 10 H7
X : 73-240
X1 : 4 (5,9)
Ymax : 778

Accessori / Forniture

• Pressa standard senza accessori
• Pressa standard con gola ingrandita
• Pressa standard con altezza di installazione aumentata
• Tavolo di supporto per fissaggio laterale alla base della pressa (lato destro), regolabile in altezza
• Contatore corsa pneumatico
• Comando pulsante aggiuntivo per attivazione definita (es. laboratori protetti)
• Pedale
• Piastra di centraggio con foro centrale
• Base pressa H ca. 800 x L 690 x P 565 mm regolabile con elementi di supporto macchina
• Base pressa H ca. 700 x L 690 x P 565 mm regolabile con elementi di supporto macchina
• Tavolo di supporto per fissaggio laterale alla base della pressa (lato sinistro), regolabile in altezza
• Tavolo scorrevole heavy-duty, meccanico
• Tavolo scorrevole heavy-duty, meccanico con perno di bloccaggio
• Supporto di bloccaggio, ca. H 160 x L 130 x P 118 mm (solo per colonne con volata aumentata)
• Supporto di bloccaggio, ca. H 160 x L 130 x P 58 mm (solo per colonne con volata aumentata)

Esclusivo GECHTER
Guida prismatica regolabile senza gioco. Il pezzo serrato può essere rimosso in avanti senza danneggiare il perno di serraggio. 2x fissaggio a tacca tavolo DIN 650 M8x10.

Specifiche tecniche

• Tipo di pressa: Presse pneumatiche ad azione lineare
• Azionamento: Pulsante di avvio o rilascio per contatto con l'utensile
• Volata: 120 mm
• Altezza di installazione regolabile: 73 – 240 mm
• Forza di pressatura / corsa utile / pressione di esercizio: 4 kN / 7,8 bar
• Lunghezza corsa: 4 mm (5,9 mm con utensili di sicurezza)
• Forza di pressatura / pressione di esercizio (voce alternativa): 56 kN / 6,5 bar
• Generazione della forza: Cilindro pneumatico
• Pressione di esercizio (campo): 3 - 7,8 bar
• Foro di posizionamento: Ø10 H7
• Pezzo serrato: Pezzo di serraggio removibile
• Guide anti-rotazione: Guida prismatica
• Guida regolabile senza gioco: Tramite battuta di regolazione
• Regolazione altezza gruppo guida: Manovella
• Fissaggio gruppo guida per vite: 90 Nm
• Raccordo tubo: 1/4"
• Colore standard: RAL 7035
• Peso: 36 kg
