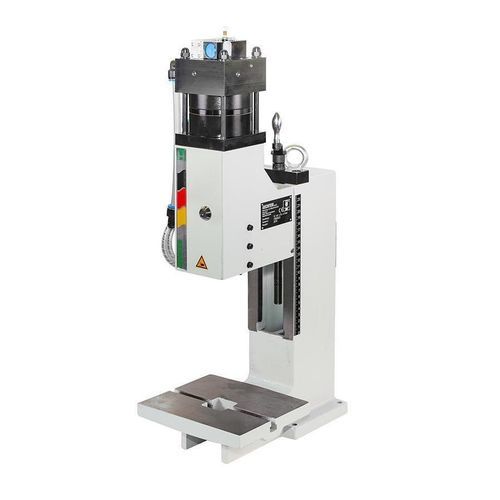

Pressa pneumatica 8 LPL

di formaturaper assemblaggio

Panoramica del prodotto
La pressa pneumatica lineare LPL eroga una forza di stampa di 8 kN con una corsa di 4 mm (5,9 mm con utensile di sicurezza). Progettata per operazioni ripetitive di pressatura, assemblaggio e formatura che richiedono altezza di installazione regolabile e guida precisa.

Tabella delle dimensioni

• A2: 800
• B: 580
• C: 415
• D: 200
• E: 120
• F: 92
• G: 75
• U: 21
• V: Ø 10 H7
• X: 73-240
• X1: 4 (5,9)
• Ymax: 778

Accessori / Forniture (selezione mostrata a pagina)

• Base: Pressa standard senza accessori
• Pressa standard con sbalzo ampliato
• Pressa standard con altezza di installazione ampliata
• Pedale
• Piastra di centraggio con foratura centrale
• Basamento per pressa (circa H 800 x L 690 x P 565 mm) regolabile con elementi di supporto macchina
• Basamento per pressa (circa H 700 x L 690 x P 565 mm) regolabile con elementi di supporto macchina
• Tavolo di supporto per montaggio laterale al basamento (lato sinistro), regolabile in altezza
• Tavolo di supporto per montaggio laterale al basamento (lato destro), regolabile in altezza
• Contatore di corsa pneumatico
• Comando a pulsante aggiuntivo per attivazione definita (es. laboratori protetti)
• Tavolo scorrevole ad alta portata (meccanico)
• Tavolo scorrevole ad alta portata, meccanico con perno di bloccaggio
• Varianti di supporto di serraggio (circa H 160 x L 130 x H 58 mm e H 160 x L 130 x H 118 mm)

Unicità
Guide a prisma regolabili prive di gioco. Il pezzo serrato può essere rimosso in avanti senza danneggiare il perno di serraggio. Montaggio: 2x DIN 650 M8x10.

Specifiche tecniche

• Tipo di pressa: Pressa pneumatica ad azione lineare
• Funzionamento: Pulsante di avvio o sgancio a contatto utensile
• Sbalzo: 120 mm
• Altezza di installazione regolabile: 73 – 240 mm
• Forza di pressaggio / corsa di potenza / pressione di esercizio: 8 kN / 7,8 bar
• Lunghezza corsa: 4 mm (5,9 mm con utensili sicuri)
• Generazione della forza: Cilindro pneumatico
• Pressione di esercizio: 3 - 7,8 bar
• Foro di posizione: Ø10 H7
• Pezzo serrato: Pezzo serrato removibile
• Guida anti-rotazione: Guida a prisma
• Guida regolabile senza gioco: Tramite bave di regolazione
• Regolazione altezza gruppo guida: Manovella
• Fissaggio gruppo guida per vite (coppia): 90 Nm
• Collegamento pneumatico: 1/4"
• Colore standard: RAL 7035
• Peso: 40 kg
