Pressa pneumatica 13 LPL
per assemblaggiocon pedale di controlload effetto diretto

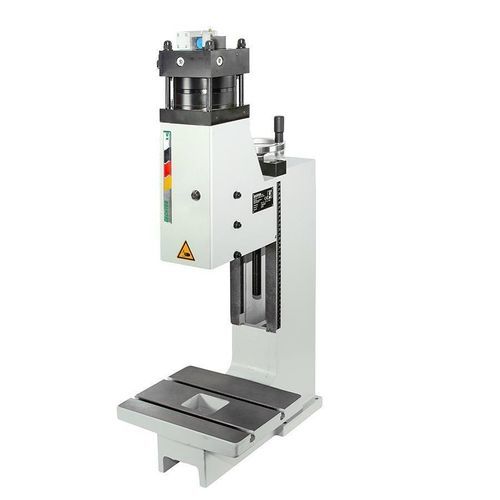

Pressa pneumatica - 13 LPL - GECHTER - per assemblaggio / con pedale di controllo / ad effetto diretto
Pressa pneumatica - 13 LPL - GECHTER - per assemblaggio / con pedale di controllo / ad effetto diretto
Pressa pneumatica - 13 LPL - GECHTER - per assemblaggio / con pedale di controllo / ad effetto diretto - immagine - 2
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Azionamento
pneumatica
Funzione
per assemblaggio
Altre caratteristiche
con pedale di controllo, ad effetto diretto
Forza

13 kN

Corsa

Max.: 5,9 mm
(0,232 in)

Min.: 4 mm
(0,157 in)

Pressione massima

Max.: 7 bar
(102 psi)

Min.: 3 bar
(44 psi)

Peso

94 kg
(207 lb)

Descrizione

Panoramica
  • Pressa pneumatica ad azione lineare progettata per operazioni di pressatura di precisione e montaggio.
  • Funzionamento: pulsante di avvio o rilascio a contatto tramite utensile.


Tabella dimensionale
A2: 930
B: 650
C: 590
D: 300
E: 160
F: 130
G: 100
U: 29
V: Ø 15 H7
X: 100-320
X1: 4 (5,9)
Ymax: 1101

Accessori e opzioni
  • Base: Pressa standard senza accessori
  • Base: Pressa standard con gola ingrandita
  • Base: Pressa standard con altezza di installazione aumentata
  • Basamento pressa ca. H ca. 700 x L 690 x P 565 mm regolabile con elementi di supporto macchina
  • Basamento pressa ca. H ca. 800 x L 690 x P 565 mm regolabile con elementi di supporto macchina
  • Tavolo di supporto per montaggio laterale sul basamento (lato sinistro), altezza regolabile
  • Tavolo di supporto per montaggio laterale sul basamento (lato destro), altezza regolabile
  • Contacariche pneumatico
  • Comando a pulsante aggiuntivo per attivazione definita (es. per laboratori protetti)
  • Pedaliera
  • Piastra di centraggio con foro centrale
  • Perno di serraggio senza collarino
  • Perno di serraggio con collarino
  • Tavolo scorrevole ad alta portata, meccanico
  • Tavolo scorrevole ad alta portata, meccanico con perno di bloccaggio
  • Supporto di serraggio ca. H 160 x L 130 x P 118 mm (solo per colonne con sbalzo ingrandito)
  • Supporto di serraggio ca. H 160 x L 130 x P 58 mm (solo per colonne con sbalzo ingrandito)


Unicità
  • Guida prismatica regolabile senza gioco. Il pezzo serrato può essere rimosso in avanti senza danneggiare il perno di serraggio.
  • Fissaggio del tavolo: 2x DIN 650 M8x10 (illustrato)


Caratteristiche / specifiche tecniche
  • Tipo di pressa: Presse pneumatiche ad azione lineare
  • Funzionamento: Pulsante di avvio o rilascio per contatto utensile
  • Sbalzo: 160 mm
  • Altezza di installazione regolabile: 100 - 315 mm
  • Corso: 4 mm, 5,9 mm con utensili sicuri
  • Forza di pressatura / pressione di esercizio: 13 kN / 7 bar
  • Generazione della forza: Cilindro pneumatico
  • Pressione di esercizio: 3 - 7 bar
  • Foro di posizionamento: Ø15 H7
  • Pezzo bloccato: Pezzo di serraggio removibile
  • Guida anti-rotazione: Guida prismatica
  • Guida regolabile senza gioco: Tramite spessori di regolazione
  • Regolazione in altezza dell'unità di guida: Manovella
  • Coppia di serraggio per vite di fissaggio unità guida: 120 Nm
  • Collegamento flessibile: 1/4"
  • Colore standard: RAL 7035
  • Peso: 94 kg
