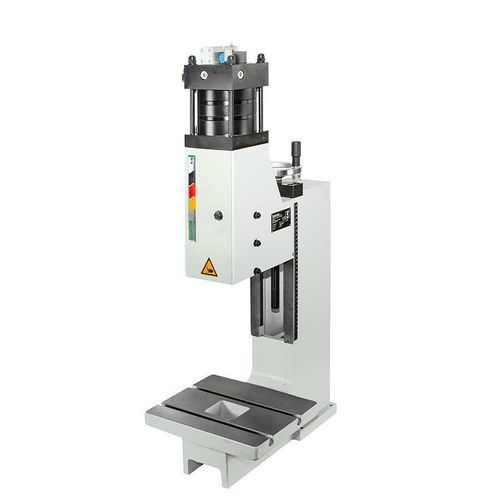

Pressa pneumatica 20 LPL

a ginocchieracon pedale di controllo

Generale
Pressa a leva pneumatica modello LPL con forza nominale di 20 kN. Progettata per operazioni di pressatura e assemblaggio di precisione con pezzo di serraggio rimovibile e guida prismatica regolabile e priva di gioco. Altezza di installazione e corsa adatte a cicli di produzione ripetitivi.

Tabella delle dimensioni
A2: 930
B: 650
C: 590
D: 300
E: 160
F: 130
G: 100
U: 29
V: Ø 15 H7
X: 100-320
X1: 4 (5,9)
Ymax: 1161

Accessori / Forniture

• Pressa standard senza accessori
• Pressa standard con gola ingrandita
• Pressa standard con altezza di installazione ingrandita
• Base pressa ca. H 700 x L 690 x P 565 mm regolabile con elementi di supporto macchina
• Tavolo di supporto per fissaggio laterale alla base pressa (lato sinistro), altezza regolabile
• Tavolo di supporto per fissaggio laterale alla base pressa (lato destro), altezza regolabile
• Contatore di corsa pneumatico
• Comando aggiuntivo a pulsante per attivazione definita (es. laboratori protetti)
• Pedale
• Piastra di centraggio con foro centrale
• Perno di serraggio senza collarino
• Perno di serraggio con collarino
• Base pressa ca. H 800 x L 690 x P 565 mm regolabile con elementi di supporto macchina
• Tavolo scorrevole heavy-duty, meccanico
• Tavolo scorrevole heavy-duty, meccanico con perno di bloccaggio
• Staffa di bloccaggio ca. H 160 x L 130 x H 118 mm (solo per colonne con sbalzo ingrandito)
• Staffa di bloccaggio ca. H 160 x L 130 x H 58 mm (solo per colonne con sbalzo ingrandito)

Unico
Guida prismatica regolabile senza gioco per un'accurata guida anti-rotazione. Il pezzo di serraggio rimovibile può essere estratto in avanti senza danneggiare il perno di serraggio, facilitando i cambi pezzo e la manutenzione.

Caratteristiche / Specifiche tecniche

• Serie modello: LPL
• Forza nominale: 20 kN
• Tipo di azionamento: Pulsante di avvio o sgancio per contatto utensile
• Sbalzo: 160 mm
• Altezza di installazione regolabile: 100 - 315 mm
• Corsa: 4 mm (5,9 mm con utensili di sicurezza)
• Forza / pressione nominale: 20 kN / 7 bar
• Generazione forza: Cilindro pneumatico
• Pressione di esercizio: 3 - 7 bar
• Foro di ricezione: Ø15 H7
• Pezzo serrato: Pezzo di serraggio rimovibile
• Guida anti-rotazione: Guida prismatica
• Guida regolabile senza gioco: Mediante lingue di regolazione
• Regolazione altezza unità guida: Manovella
• Avvitamento unità guida per vite: 120 Nm
• Connessione aria: 1/4"
• Colore standard: RAL 7035
• Peso: 96 kg
