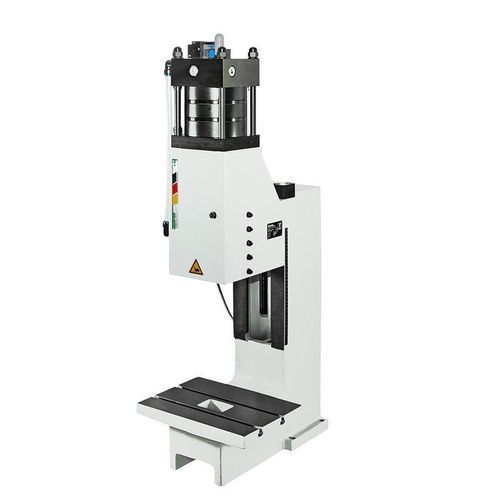

Pressa pneumatica 33 LPL

a ginocchieracon pedale di controllo

Dimensioni
A2: 950
B: 760
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 115-370
X1: 4 (5,9)
Ymax: 1390

Accessori (esempi elencati sulla pagina prodotto)

• Pressa standard senza accessori
• Pressa standard con gola aumentata
• Pressa standard con altezza di installazione aumentata
• Contamarce pneumatico
• Comando a pulsante aggiuntivo per attivazione definita (es. per laboratori protetti)
• Pedale
• Piastra di centraggio con foro centrale
• Perno di bloccaggio senza collarino
• Perno di bloccaggio con collarino
• Basamento pressa ca. H 800 x L 690 x P 565 mm regolabile con elementi di supporto macchina
• Basamento pressa ca. H 700 x L 690 x P 565 mm regolabile con elementi di supporto macchina
• Tavolino di supporto per fissaggio laterale al basamento (lato sinistro), altezza regolabile
• Tavolino di supporto per fissaggio laterale al basamento (lato destro), altezza regolabile
• Tavolo scorrevole pesante, meccanico
• Tavolo scorrevole pesante, meccanico con perno di bloccaggio
• Supporto di serraggio ca. H 160 x L 130 x H 58 mm (solo per montanti con sbalzo aumentato)
• Supporto di serraggio ca. H 160 x L 130 x H 118 mm (solo per montanti con sbalzo aumentato)

Esclusivo GECHTER
Guida prismatica regolabile senza gioco. Il pezzo serrato può essere rimosso in avanti senza danneggiare il perno di bloccaggio.

Specifiche tecniche

• Tipo di pressa: Pressa a leva pneumatica
• Azionamento: Pulsante di avvio o rilascio per contatto utensile
• Sbalzo: 200 mm
• Altezza di installazione regolabile: 120 - 370 mm
• Corsa: 4 mm (5,9 mm con utensile di sicurezza)
• Forza di pressatura / pressione di esercizio: 33 kN / 6,5 bar
• Generazione della forza: Cilindro pneumatico
• Pressione di esercizio: 3 – 6,5 bar
• Foro di centraggio: Ø25 H7
• Pezzo serrato: Pezzo di serraggio rimovibile
• Guida antirotazione: Guida prismatica
• Guida regolabile senza gioco: Mediante cuneo di regolazione
• Regolazione altezza parte guida: Cricchetto
• Fissaggio della parte guida per vite: 170 Nm
• Collegamento pneumatico: 1/2''
• Colore standard: RAL 7035
• Peso: 203 kg
