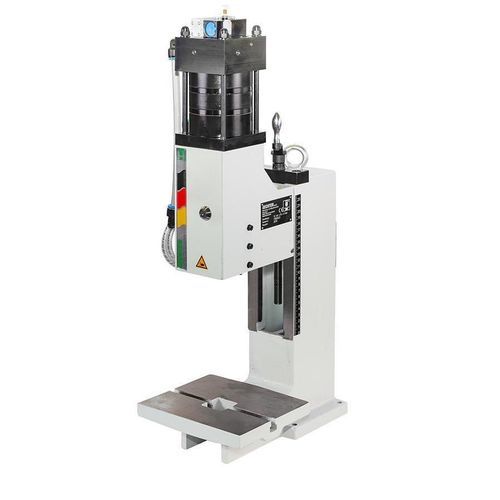

Pressa pneumatica 12 LPL

a compressionecon pedale di controllo

Panoramica prodotto
Pressa pneumatica lineare LPL con forza di pressatura di 12 kN. Azionamento tramite pulsante di avvio o rilascio per contatto utensile. Generazione della forza tramite cilindro pneumatico. Corsa 4 mm (5,9 mm con utensile di sicurezza). Altezza di installazione regolabile tra 73 – 240 mm. Sporgenza 120 mm. Foro di posizionamento Ø10 H7. Pezzo di serraggio rimovibile. Guida prismatica regolabile senza gioco. Regolazione altezza tramite manovella. Colore standard RAL 7035. Peso circa 42 kg.

Tabella dimensioni
A2: 800
B: 580
C: 415
D: 200
E: 120
F: 92
G: 75
U: 21
V: Ø 10 H7
X: 73-240
X1: 4 (5,9)
Ymax: 929

Accessori e varianti (esempi)

• Base: Pressa standard con altezza di installazione aumentata
• Pressa standard senza accessori
• Pressa standard con sporgenza aumentata

Accessori

• Piastra di centraggio con foro centrale
• Basamento pressa H ca. 800 x L 690 x P 565 mm regolabile con elementi di supporto macchina
• Basamento pressa H ca. 700 x L 690 x P 565 mm regolabile con elementi di supporto macchina
• Tavolo di supporto per montaggio laterale al basamento (lato sinistro), regolabile in altezza
• Tavolo di supporto per montaggio laterale al basamento (lato destro), regolabile in altezza
• Contatore colpi pneumatico
• Comando a pulsante aggiuntivo per attivazione definita (es. per laboratori protetti)
• Pedale

Tavola scorrevole

• Tavola scorrevole heavy-duty, meccanica
• Tavola scorrevole heavy-duty, meccanica con perno di bloccaggio

Supporto di bloccaggio

• Supporto di bloccaggio ca. H 160 x L 130 x P 58 mm (solo per colonne con sporgenza aumentata)
• Supporto di bloccaggio ca. H 160 x L 130 x P 118 mm (solo per colonne con sporgenza aumentata)

Caratteristiche particolari
Guida prismatica regolabile senza gioco. Il pezzo di serraggio può essere rimosso in avanti senza danneggiare il perno di bloccaggio.

Caratteristiche / specifiche tecniche

• Tipo di pressa: Pressa pneumatica lineare
• Azionamento: Pulsante di avvio o rilascio per contatto utensile
• Sporgenza: 120 mm
• Altezza di installazione regolabile: 73 – 240 mm
• Corsa: 4 mm (5,9 mm con utensile di sicurezza)
• Forza di pressatura: 12 kN
• Generazione forza: Cilindro pneumatico
• Pressione di esercizio: 3 - 7,8 bar
• Foro di posizionamento: Ø10 H7
• Pezzo di serraggio: Pezzo di serraggio rimovibile
• Guida: Prisma, regolabile senza gioco tramite squadrette di regolazione
• Regolazione altezza: Manovella
• Coppia bloccaggio per vite: 90 Nm
• Collegamento tubo: 1/4"
• Colore standard: RAL 7035
• Peso: 42 kg
