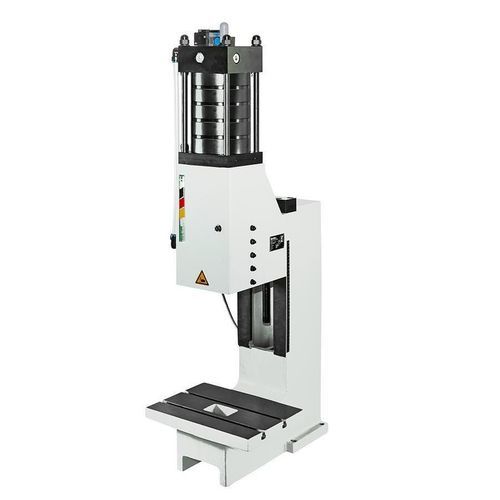

Pressa pneumatica 56 LPL

a controllo manualecon pedale di controlload effetto diretto

Tipo di prodotto

• Pressa pneumatica a funzionamento lineare
• Comando: pulsante di avvio o sgancio per contatto utensile
• Generazione della forza: cilindro pneumatico

Tabella dimensioni
A2: 950
B: 760
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 115-370
X1: 4 (5,9)
Ymax: 1540

Accessori / Opzioni
Base

• Pressa standard senza accessori
• Pressa standard con bocca di lavoro maggiorata
• Pressa standard con altezza di installazione maggiorata

Accessori

• Spinotto di serraggio senza collare
• Spinotto di serraggio con collare
• Basamento pressa ca. H ca. 800 x L 690 x P 565 mm regolabile con elementi di supporto macchina
• Basamento pressa ca. H ca. 700 x L 690 x P 565 mm regolabile con elementi di supporto macchina
• Tavolo di appoggio per montaggio laterale al basamento pressa (lato sinistro), regolabile in altezza
• Tavolo di appoggio per montaggio laterale al basamento pressa (lato destro), regolabile in altezza
• Contatore di corsa pneumatico
• Comando a pulsante aggiuntivo per attuazione definita (es. per laboratori protetti)
• Pedale
• Piastra di centraggio con foro centrale

Tavola scorrevole

• Tavola scorrevole ad alta capacità, meccanica
• Tavola scorrevole ad alta capacità, meccanica con perno di bloccaggio

Supporto di serraggio

• Supporto di serraggio ca. H 160 x L 130 x P 58 mm (solo per colonne con sbalzo aumentato)
• Supporto di serraggio ca. H 160 x L 130 x P 118 mm (solo per colonne con sbalzo aumentato)

Caratteristiche speciali
Guida prismatica regolabile senza gioco. Il pezzo serrato può essere rimosso in avanti senza danneggiare lo spinotto di serraggio.

Caratteristiche tecniche

• Tipo di pressa: presse pneumatiche ad azione lineare
• Comando: pulsante o sgancio per contatto utensile
• Sbalzo: 200 mm
• Altezza di installazione regolabile: 120 - 370 mm
• Corsa: 4 mm, 5,9 mm con utensile di sicurezza
• Forza di pressatura / pressione di esercizio: 56 kN / 6,5 bar
• Generazione forza: cilindro pneumatico
• Pressione di esercizio: 3 – 6,5 bar
• Foro di posizionamento: Ø25 H7
• Pezzo serrato: pezzo di serraggio rimovibile
• Guida antirotazione: guida prismatica
• Guida regolabile senza gioco: tramite battute di registrazione
• Regolazione in altezza dell'unità guida: cricchetto
• Fissaggio unità guida per vite: 170 Nm
• Collegamento flessibile: 1/2‘‘
• Colore standard: RAL 7035
• Peso: 213 kg
