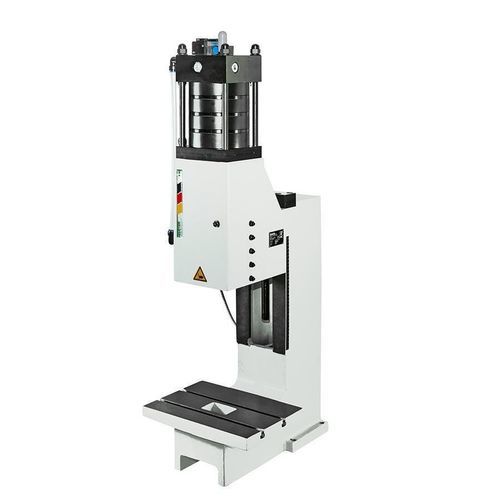

Pressa pneumatica 45 LPL

di formaturaper assemblaggioa ginocchiera

Prodotto
Pressa a ginocchiera pneumatica LPL, forza di spinta 45 kN. Adatta per operazioni ripetitive di pressatura, formatura e assemblaggio in produzione industriale.

Tabella delle dimensioni
A2: 950
B: 760
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 115-370
X1: 4 (5,9)
Ymax: 1465

Forniture / Accessori

• Base: Pressa standard senza accessori
• Base: Pressa standard con gola maggiorata
• Base: Pressa standard con altezza di installazione maggiorata
• Accessori: Perni di bloccaggio senza collare
• Accessori: Perni di bloccaggio con collare
• Accessori: Basamento per pressa ca. H 800 x L 690 x P 565 mm regolabile con elementi di supporto macchina
• Accessori: Basamento per pressa ca. H 700 x L 690 x P 565 mm regolabile con elementi di supporto macchina
• Accessori: Tavolo di supporto per montaggio laterale sul basamento (lato sinistro), altezza regolabile
• Accessori: Tavolo di supporto per montaggio laterale sul basamento (lato destro), altezza regolabile
• Accessori: Contatore di corse pneumatico
• Accessori: Comando a pulsante aggiuntivo per attivazione definita (es. per laboratori protetti)
• Accessori: Pedale
• Accessori: Piastra di centraggio con foro centrale
• Tavolo scorrevole: Tavolo scorrevole heavy-duty, meccanico
• Tavolo scorrevole: Tavolo scorrevole heavy-duty, meccanico con perno di bloccaggio
• Supporto di serraggio: Supporto ca. H 160 x L 130 x H 58 mm (solo per colonne con sbalzo aumentato)
• Supporto di serraggio: Supporto ca. H 160 x L 130 x H 118 mm (solo per colonne con sbalzo aumentato)

Caratteristiche uniche
Guida a prisma regolabile senza gioco. Il pezzo bloccato può essere rimosso in avanti senza danneggiare il perno di bloccaggio.

Specifiche tecniche

• Tipo di pressa: Pressa a ginocchiera pneumatica
• Comando: Pulsante di avvio o sgancio per contatto utensile
• Sbalzo: 200 mm
• Altezza d'installazione regolabile: 120 - 370 mm
• Corsa: 4 mm; 5,9 mm con utensile di sicurezza
• Forza di pressata / pressione di esercizio: 45 kN / 6,5 bar
• Generazione della forza: Cilindro pneumatico
• Pressione di esercizio: 3 – 6,5 bar
• Foro di posizionamento: Ø25 H7
• Pezzo bloccato: Pezzo bloccato rimovibile
• Guida antirottazione: Guida a prisma
• Guida regolabile senza gioco: Tramite battute di regolazione
• Regolazione altezza unità guida: Cricchetto
• Fissaggio unità guida per vite: 170 Nm
• Collegamento pneumatico: 1/2"
• Colore standard: RAL 7035
• Peso: 208 kg
