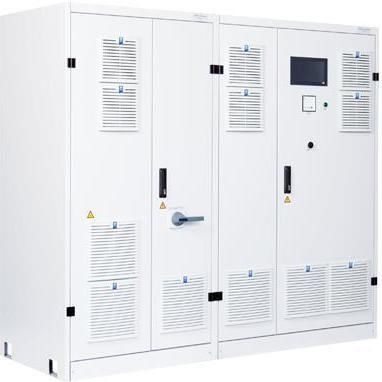

Alimentatore elettrico ad armadio I-TS-3840

DCtrifaseIP54

Panoramica
Il I-TS-3840 è una sorgente/assorbitore CC bidirezionale a canale singolo progettata per test ad alta dinamica nei settori automobilistico, dell'idrogeno e di laboratorio. L'unità si basa su configurazioni standardizzate con opzioni selezionabili, pertanto non è richiesto ulteriore lavoro di ingegneria dopo l'ordine.

Concetto del prodotto
Sistema di alimentazione CC ad alta dinamica con transizione continua e senza interruzioni tra funzionamento in sorgente e in assorbimento. Adatto per test di batterie, emulazione di batterie e applicazioni di carico che richiedono risposta rapida della corrente e controllo preciso.

Caratteristiche standard

• Configurazione a canale singolo I-TS-3840 con ampio equipaggiamento di fabbrica
• Interruttore principale (sezionatore con fusibili sull'ingresso AC; bloccabile in posizione OFF)
• Controllo di sicurezza fino al livello di prestazione d (PLd) secondo ISO 13849-1 / EN 60204-1
• Display touch e voltmetro analogico sulla porta dell'armadio
• Funzioni commutabili tester / simulatore
• Contattori CC con capacità di corrente di breve durata aumentata
• Morsetti dedicati per misura della tensione CC (accuratezza 0,1 % con linee di sensing)
• Morsetti esterni per emergenza e stop
• Modbus TCP/IP, bus CAN (100 Hz, file dbc), VNC via Ethernet

Applicazioni tipiche

• Test di carica e scarica batterie
• Simulazione / emulazione batterie
• Carico per celle a combustibile
• Alimentazione di prova per contattori, fusibili e interruttori
• Test di motori CC e trasmissioni
• Test di colonnine di ricarica

Dati tecnici (panoramica)

• Modello: I-TS-3840 (canale singolo)
• Rete AC: 380V 3/PE ±10% o 400V 3/PE ±10%; 50/60 Hz ±5%
• Misura: ADC a 16 bit per tensione e corrente
• Accuratezza di controllo: 0,1 % FS (tensione / corrente)
• Ripple residuo: ≤ 0,1 % rms FS (tensione / corrente)
• Tolleranza dinamica della tensione: tester batterie 3 % FS / emulatore batterie 1 % FS (0–100 % INom in 3 ms)
• Classe cortocircuito: a prova di cortocircuito fino a 3 kA / 8 kA / 15 kA a seconda della versione
• Raffreddamento: aria (IP20) o acqua (IP54)
• Interfacce: Modbus TCP/IP, bus CAN (100 Hz, file dbc), VNC via Ethernet
• Norme: EN ISO 13849-1/2, EN 60204-1, serie EN 61000, EN 61800-3

Tipi disponibili (esempi)

• I-TS-3840-1500-260-800: 10–1500 V; 260 kW; ±800 A; tempo di salita corrente < 1,4 ms; resistenza interna -19 mΩ – 1875 mΩ
• I-TS-3840-1500-400-800: 10–1500 V; 400 kW; ±800 A; tempo di salita < 1,4 ms; resistenza interna -19 mΩ – 1875 mΩ
• I-TS-3840-1200-320-1200: 10–1200 V; 320 kW; ±1200 A; tempo di salita < 1,0 ms; resistenza interna -10 mΩ – 1000 mΩ
• I-TS-3840-1200-650-1200: 10–1200 V; 650 kW; ±1200 A; tempo di salita < 1,0 ms; resistenza interna -10 mΩ – 1000 mΩ

Ambiente, raffreddamento e normative
Classi di stoccaggio, trasporto e funzionamento secondo la serie EN 60721. Temperatura di esercizio tipica +5 a +40 °C (altre gamme per trasporto/stoccaggio come specificato). Opzioni di raffreddamento: aria (IP20) o acqua (IP54). Normative di sicurezza e EMC elencate sopra.

Note
Soggetto a modifiche tecniche.

Specifiche tecniche

• Modello: I-TS-3840 (sorgente/assorbitore CC a canale singolo)
• Alimentazione AC: 380V / 400V 3/PE ±10%; 50/60 Hz ±5%
• Risoluzione ADC: 16 bit (tensione / corrente)
• Accuratezza di controllo: 0,1 % FS
• Ripple residuo: ≤ 0,1 % rms FS
• Interfacce: Modbus TCP/IP, bus CAN, VNC
• Usi tipici: test/emulazione batterie, carico celle a combustibile, test motori CC/trasmissione, test colonnine di ricarica
