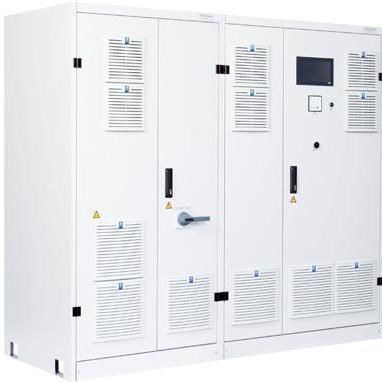

Alimentatore elettrico ad armadio I-TS-3842

DCtrifaseIP54

Sintesi del prodotto L'I-TS-3842 è una sorgente/pozzo di corrente continua a canale singolo (parte dei sistemi di test ad alte prestazioni I-TS). Si tratta di un alimentatore CC bidirezionale ad alta dinamica con una transizione continua e senza soluzione di continuità dal funzionamento come sorgente a quello come sink, destinato a test su pacchi batteria / celle a combustibile / e-Powertrain, usi di laboratorio e applicazioni industriali. Il sistema può essere integrato con opzioni selezionate e viene fornito in configurazione standard pronta all'uso. Caratteristiche principali

• Sistema a canale singolo (I-TS-3842)
• Accuratezza di misura (standard): Tensione 0,03 % fs / 16 bit; Corrente 0,05 % fs / 16 bit
• Accuratezza di controllo: Tensione 0,1 % fs; Corrente 0,1 % fs; Potenza 0,2 % fs (max. potenza DCW)
• Per progetti ≥ 1000 V DC: tempo di salita della tensione 250 V / ms (alcune varianti 100 V / ms)
• Funzionamento bidirezionale ad alta dinamica con transizione continua tra source e sink

Dispositivi di sicurezza (estratto standard)

• Capace di resistere al sovraccarico per 30 secondi ogni 10 minuti
• Interruttore principale (interruttore di interruzione del carico con fusibili sul collegamento CA; bloccabile durante le esposizioni)
• Controllo di sicurezza per il livello di prestazione d (PLd) in conformità alla norma ISO 13849-1 / EN 60204-1
• Display con funzionamento a sfioramento
• Voltimetro analogico nello sportello dell'armadio
• Collegamenti terminali per la misurazione della tensione CC (precisione 0. 03% con conduttori di senso)
• Morsetti di collegamento per "arresto di emergenza" e "arresto" esterni
• Interfacce: Modbus TCP-IP; CAN bus ("100 Hz" con file dbc); VNC via Ethernet

Applicazioni tipiche

• Test di batterie (test di carica e scarica di batterie)
• Simulazione di batterie / emulazione di batterie
• Carico per celle a combustibile
• Test di alimentazione per contattori, fusibili e interruttori automatici
• Test di motori DC (trasmissione)
• Test di colonne di ricarica

Dati tecnici (righe selezionate) Tensione di rete CA / Frequenza di rete CA: 400 V 3/PE ± 10 %; 50 Hz ± 5 %; 60 Hz ± 5 % Precisione di misura: Tensione: 0,03 % fs / 16 Bit; Corrente: 0,05 % fs / 16 Bit Precisione di controllo: Tensione: 0,1 % fs; Corrente: 0,1 % fs; Potenza: 0,2 % fs (max. potenza DCW) Ondulazione residua: Tensione ≤ 0,1 % eff. fs; Corrente ≤ 0,1 % eff. fs Tolleranza di tensione dinamica (0-100 % INom in 3 ms): Tester batteria < 3% fs; Emulatore batteria < 1% fs Prestazioni di cortocircuito: Anlagen fino a 600 A: Icw: 3 kA; Anlagen con 800 A e 1000 A: Icw: 8 kA; Anlagen con 1200 A: Icw: 15 kA Condizioni ambientali, raffreddamento e standard (selezionati) Condizioni ambientali consentite (stoccaggio / trasporto / funzionamento): 1K21 / 1M11 da +5 a +40 °C; 2K12 / 2M4 da -45 a +70 °C; 3K22 / 3M11 da +5 a +40 °C Metodi di raffreddamento: raffreddamento ad aria (IP20) o ad acqua (IP54) Sicurezza del macchinario - Parti di sicurezza dei sistemi di controllo: EN ISO 13849-1; EN ISO 13849-2 Sicurezza del macchinario (generale): EN 60204-1 (eccezioni indicate nei dati tecnici) Norme EMC: EN 61000-2-4 classe 3; EN 61000-6-2; EN 61000-6-4 / EN 55011 (Tab. 2); EN 61800-3 Kat.C2 (A1) Tipi disponibili (esempi) Configurazioni disponibili (tipo / potenza nominale / tensione / corrente): I-TS-3842-300-60-600: 60 kW / 300 V / 600 A (max. 120 kW per 30 s) I-TS-3842-1000-250-1000: 250 kW / 1000 V / 1000 A (max. 400 kW per 30 s) I-TS-3842-1200-320-1200: 320 kW / 1200 V / 1200 A (max. 420 kW per 30 s) I-TS-3842-1200-550-1200: 550 kW / 1200 V / 1200 A (max. 660 kW per 30 s) I-TS-3842-1500-250-800: 250 kW / 1500 V / 800 A (max. 400 kW per 30 s) Tempi di salita della tensione indicati per tipo: 100 V / ms (alcune varianti) o 250 V / ms (per progetti ≥ 1000 V DC) Dimensioni tipiche dell'armadio per tipo: ad esempio 2200 x 800 x 2200 mm (2 armadi) fino a 2200 x 800 x 3800 mm (3 armadi) o su richiesta Caratteristiche/specifiche tecniche

• Tipo: I-TS-3842 (sorgente/sink DC a canale singolo)
• Precisione di misura: Tensione 0,03 % fs / 16 bit; Corrente 0,05 % fs / 16 bit
• Precisione di controllo: Tensione 0,1 % fs; Corrente 0,1 % fs; Potenza 0,2 % fs (max. DCW)
• Inclinazione residua: Tensione ≤ 0,1 % eff. fs; Corrente ≤ 0,1 % eff. fs
• Tempo di salita della tensione: fino a 250 V / ms per progetti ≥ 1000 V DC (alcuni tipi 100 V / ms)
• Capacità di sovraccarico: ad es. doppia potenza per 30 s ogni 10 minuti (a seconda del tipo)
• Capacità di cortocircuito: fino a Icw 3 kA (sistemi ≤ 600 A), 8 kA (sistemi 800/1000 A), 15 kA (sistemi 1200 A)
• Requisiti di rete CA: 400 V 3/PE ±10 %, 50/60 Hz ±5 %
• Raffreddamento: ad aria (IP20) o ad acqua (IP54)
• Standard: EN ISO 13849-1/2, EN 60204-1, EMC: serie EN 61000 / EN 55011 / EN 61800-3
• Interfacce: Modbus TCP-IP, CAN bus, VNC via Ethernet
• Applicazioni tipiche: test di batterie, emulazione di batterie, caricamento di celle a combustibile, test di motori DC, test di stazioni di ricarica
