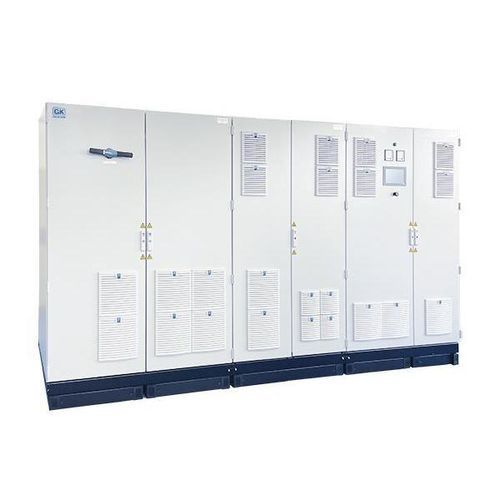

Alimentatore elettrico ad armadio MI-TS-3871

DCa due uscitetrifase

Panoramica
Il MI-TS-3871 è un sistema CC bidirezionale multicanale ad alta dinamica per test e simulazioni orientate al risparmio energetico. Garantisce transizione continua tra modalità sorgente e sink, con 2 o 4 uscite configurabili e valori per uscita fino a 1500 V e 1200 A a seconda della configurazione.

Informazioni generali

• Tensione di alimentazione: 380 / 400 / 440 / 480 / 690 V ±10 %, 3~ , 50 / 60 Hz
• Connessioni sense per misura e regolazione della tensione
• Misura tensione/corrente CC con accuratezza 0,1 % full scale (ADC 16 bit)
• Versioni per test/emulazione batterie disponibili
• Classe di protezione standard IP20; opzioni IP21/IP23; raffreddamento ad acqua per IP54
• Design a ridotto rumore (strutture antivibrazione, controllo ventole)
• Raffreddamento ad aria standard; funzionamento parallelo delle uscite per aumento corrente

Funzioni di sicurezza

• Interruttore principale bloccabile che funge da interruttore di carico
• Controllo di sicurezza conforme a Performance Level d (EN 60204-1 / ISO 13849-1); opzione PL e
• Interruttore di arresto e voltmetro con indicatore sulla porta dell'armadio
• Contattori di uscita CC ridondanti
• Morsetti per arresto di emergenza esterno e comandi di arresto
• Uscita CC isolabile elettricamente dalla rete AC (isolamento galvanico)

Interfacce

• Display touch da 10 pollici
• Modbus/TCP, CAN, VNC
• Opzioni: CAN ad alta velocità (1 kHz), EtherCAT, ProfiBus, ProfiNet, SCPI, I/O analogici
• Integrazioni software: LabVIEW, Matlab/Simulink

Opzioni (estratto)

• Aggiornamento a Performance Level e (opzione di sicurezza)
• Versione emulazione batteria con stabilità di tensione migliorata (adattamenti HW/SW)
• Diodo protettivo commutabile in uscita CC per protezione in modalità sink-only
• Monitoraggio isolamento per supervisione dell'isolamento galvanico
• Contattori di uscita CC ad alte prestazioni (maggiore capacità di corrente)
• Contatto porta, dispositivo di bloccaggio porta, cilindro di chiusura speciale
• Armadi Rittal, personalizzazioni armadio, raffreddamento ad acqua e upgrade a IP54

Applicazioni tipiche

• Test di carica/scarica batterie e emulazione batterie
• Simulazione/emulazione batterie
• Carico per celle a combustibile
• Alimentazione di prova per contattori, fusibili e interruttori
• Test di motori CC (catena di trazione)
• Test di colonnine di ricarica
• Alimentazione per manutenzione ferroviaria e banchi prova industriali

Dati tecnici (selezionati)

• Tensione/rete frequenza: 380 / 400 / 440 / 480 / 690 V ±10 %, 3~ PE, 50 / 60 Hz ±5 %
• Accuratezza misura: ADC 16 bit; misura tensione/corrente CC 0,1 % FS
• Accuratezza controllo: tensione 0,1 % FS; corrente 0,1 % FS
• Ripple residuo: tensione ≤ 0,1 % rms FS; corrente ≤ 0,1 % rms FS
• Tolleranza dinamica (0–100 % In in 3 ms): tester batteria < 3 % FS; emulatore batteria < 1 % FS
• Capacità cortocircuito: fino a Icw 15 kA a seconda della configurazione

Ambiente / sicurezza / EMC (selezionati)

• Condizioni ammesse (stoccaggio/trasporto/operazione): categorie 1K21 / 1M11, 2K12 / 2M4, 3K22 / 3M11 con intervalli di temperatura specificati
• Raffreddamento: aria forzata (IP20, IP21, IP23) o acqua forzata (IP54)
• Norme di sicurezza: EN ISO 13849-1 / EN ISO 13849-2 / EN 60204-1
• Norme EMC: EN 61000-2-4 Classe 3, EN 61000-6-2, EN 61000-6-4, EN 61800-3 Cat.C2 (A1)

Tipi disponibili (panoramica)

• MI-TS-3871-300 — DC max 300 V — Potenza: 60, 120, 160 kW — Corrente: ±200 / ±600 / ±1000 A
• MI-TS-3871-600 — DC max 600 V — Potenza: 60, 100, 160, 250, 320, 400, 500 kW — Corrente: ±200 / ±600 / ±1000 A
• MI-TS-3871-800 — DC max 800 V — Potenza: 100, 160, 250, 320, 400, 500 kW — Corrente: ±200 / ±600 / ±1000 A
• MI-TS-3871-1000 — DC max 1000 V — Potenza: 60, 100, 160, 250, 320, 400, 500, 650 kW — Corrente: ±200 / ±600 / ±1000 / ±1200 A
• MI-TS-3871-1200 — DC max 1200 V — Potenza: 320, 650 kW — Corrente: ±600 / ±1200 A
• MI-TS-3871-1500 — DC max 1500 V — Potenza: 400 kW — Corrente: ±800 A

Specifiche tecniche (selezionate)

• Modello: MI-TS-3871 — famiglia: MI-TS multi-channel infeed test system
• Uscite: 2 o 4 uscite configurabili; uscite parallellabili per aumentare la corrente
• Valori per uscita: fino a 1500 V e fino a 1200 A (dipende dal tipo)
• Ingresso: 3~ AC 380–690 V ±10 %, 50/60 Hz ±5 %
• Accuratezza misura/controllo e ripple come sopra; capacità cortocircuito fino a Icw 15 kA a seconda del rating
• Interfaccia: display touch 10"; Modbus/TCP, CAN, VNC; numerose interfacce opzionali e integrazioni SW
