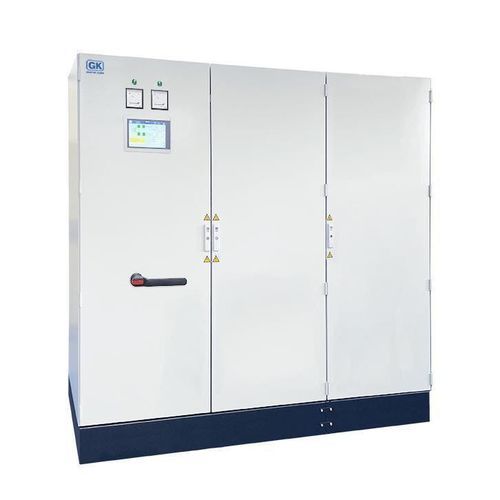

Alimentatore elettrico ad armadio I-TS-3872

DCad uscita variabiletrifase

Panoramica
I-TS-3872: Alimentatore/sink CC raffreddato a liquido. A seconda dei requisiti, il sistema può essere utilizzato in modalità singola, in serie o in parallelo. In modalità serie sono possibili tensioni fino a 1500 V. Il sistema di test ad alte prestazioni I-TS è un alimentatore CC bidirezionale ad alta dinamica con transizione continua e senza soluzione di continuità tra funzionamento come sorgente e come assorbitore. Grazie alla tecnologia a 3 livelli, offre un intervallo di tensione regolabile da 10 a 1500 V con punto centrale. I canali DC possono funzionare individualmente o in parallelo. Prestazioni adatte per applicazioni automotive, idrogeno e di laboratorio.

Caratteristiche standard

• L'I-TS-3872 si distingue già nella configurazione standard per le sue funzionalità, pronto per l'uso immediato.
• Informazioni generali:
• Tensione di ingresso 380 / 400 V, 50 / 60 Hz
• Connessioni sense per misurazione / regolazione della tensione
• Misura di corrente e tensione DC con precisione 0,1 % di full scale
• Versione commutabile tester di batterie / emulatore di batterie
• Classe di protezione IP54
• Raffreddamento a liquido
• Scambiatore di calore acqua/acqua integrato
• Parallellamento plug and play di due I-TS 3872 con gli stessi dati tecnici

Funzioni di sicurezza

• Interruttore principale bloccabile come interruttore di sezionamento carico
• Controllo di sicurezza per Performance Level d secondo EN 60204-1 / ISO 13849-1
• Voltmetro e spia sulla porta dell'armadio
• Contattori di uscita DC ridondanti
• Morsetti di collegamento per arresto di emergenza esterno
• 2x morsetti di collegamento per Stop esterno
• 1x morsetto di collegamento per selezione modalità di funzionamento esterna
• Uscita DC elettricamente isolata
• 2x dispositivi di monitoraggio dell'isolamento (commutabili separatamente)

Interfacce

• Display da 10 pollici con operazione touch
• Interfaccia Modbus / TCP
• Interfaccia CAN
• Interfaccia VNC

Opzioni (estratto)

• 2x interfacce fieldbus (EtherCAT o Profinet IO o Profibus DP) — una per canale
• Blocco porta
• Feedback fail-safe: arresto di emergenza, stop, contattori di uscita DC aperti (nessuna selezione individuale possibile)

Applicazioni tipiche

• Prove su batterie (prove di carica e scarica)
• Simulazione / emulazione batterie
• Carico per celle a combustibile
• Alimentazione di prova per contattori, fusibili e interruttori
• Test di motori DC (catena cinematica)
• Test di colonnine di ricarica
• Alimentazione per treni a scopo di manutenzione

Dati tecnici
Tipo: I-TS-3872

Elettrico / Misura / Prestazioni
Tensione rete / frequenza: 380 / 400 V ± 10 %, 3-fasi, PE, 50 / 60 Hz ±5 %
Precisione di misura: Tensione: ADC 16 bit // Corrente: ADC 16 bit
Precisione di controllo: Tensione: 0,1 % fs // Corrente: 0,1 % fs
Ripple residuo: Tensione: ≤ 0,1 % eff. fs; Corrente: ≤ 0,1 % eff. fs
Tolleranza dinamica della tensione (0-100 % INenn in 3 ms): Tester batteria < 3% fs; Emulatore batteria < 1% fs
Prestazioni in cortocircuito: Cortocircuito sopportato: Icw: 4,5 kA

Ambiente / Sicurezza / EMC
Condizioni ambientali ammesse: Stoccaggio secondo EN 60721-3-1; Trasporto secondo EN 60721-3-2; Funzionamento secondo EN 60721-3-3
Classi e temperature di stoccaggio / trasporto / funzionamento: 1K21 / 1M11, +5 a +40 °C; 2K12 / 2M4, -25 a +70 °C; 3K22 / 3M11, +5 a +40 °C
Metodo di raffreddamento: Raffreddamento liquido forzato (IP54)
Norme di sicurezza: EN ISO 13849-1, EN ISO 13849-2; EN 60204-1 (eccezioni: Sec. 11.3 Tipo di protezione, Sec. 13.2 Identificazione dei conduttori)
Norme EMC: EN 61000-2-4 classe 3; EN 61000-6-2; EN 61000-6-4

Tipi disponibili (estratto)
Tipo: I-TS-3872-1500
Tensione DC max in V: 1500
Potenza in kW: 300, 600
Corrente in A: ± 1000
Tempo di salita della corrente a UNenn 10 % - 90 % in ms: < 1,3

Caratteristiche / specifiche tecniche

• Modello: I-TS-3872
• Intervallo di tensione regolabile: 10 – 1500 V (punto centrale)
• Sorgente / assorbitore DC bidirezionale con transizione senza interruzioni
• Tecnologia a 3 livelli per alta dinamica
• Raffreddamento liquido con scambiatore di calore acqua/acqua integrato
• Indice di protezione IP54
• Precisione di misura e controllo: 0,1 % full scale
• Capacità di cortocircuito: Icw 4,5 kA
• Interfacce: Modbus/TCP, CAN, VNC, display touch
• Opzioni di potenza tipiche: 300 kW, 600 kW (tipo I-TS-3872-1500)
