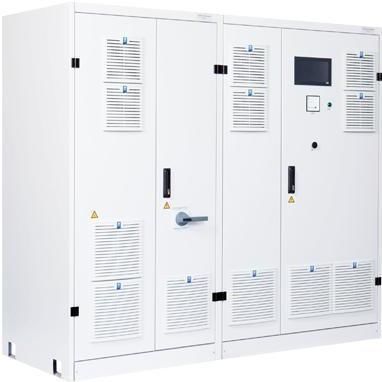

Alimentatore elettrico ad armadio I-TS-3870

DCad uscita sempliceIP54

Panoramica
L'I-TS-3870 è un sistema CC a canale singolo, bidirezionale e ad alta dinamica per test e simulazione di batterie, celle a combustibile e powertrain elettrici. Uscita singola fino a 1500 V e fino a 1200 A; potenza massima in funzionamento singolo fino a 650 kW e fino a 2,6 MW in funzionamento parallelo. Transizione continua e senza interruzioni tra modalità sorgente e assorbitore, adatto per applicazioni automotive, idrogeno, laboratori e test industriali di elettronica di potenza.

Caratteristiche standard

• Informazioni generali: ingresso CA trifase 380/400/440/480/690 V ±10 %, 50/60 Hz; connessioni sense per misura/regolazione tensione; classe di protezione IP20 (livelli IP superiori opzionali); raffreddamento ad aria standard; progettazione antivibrazione e controllo ventole per riduzione rumore.
• Misura tensione e corrente CC con ADC 16 bit e precisione di controllo 0,1 % fondo scala.
• Configurazioni disponibili: versione tester batteria e versione emulatore batteria (varianti HW/SW per differenti requisiti di prestazione e stabilità).

Caratteristiche di sicurezza

• Interruttore principale bloccabile fungente da interruttore di sezionamento carico.
• Controllo sicurezza fino a Performance Level d secondo EN 60204-1 / ISO 13849-1 (opzione upgrade a PL e).
• Interruttore di arresto sulla porta dell'armadio e voltmetro/indicatore sulla porta.
• Contattori di uscita CC ridondanti e morsetti per arresto di emergenza esterno.
• Uscita CC galvanicamente isolata dalla rete AC (monitoraggio isolamento opzionale).

Interfacce

• Display touch da 10 pollici.
• Modbus/TCP, CAN e VNC di serie.
• Interfacce opzionali ad alta velocità e industriali: CAN 1 kHz, SCPI, EtherCAT, ProfiBus, ProfiNet, I/O analogici, integrazione LabVIEW e Matlab/Simulink.

Opzioni (estratto)

• Aggiornamento del livello di performance a PL e.
• Versione emulazione batteria con capacità di uscita incrementata e stabilità di tensione migliorata.
• Diodo protettivo commutabile sull'uscita CC per protezione in modalità solo sink.
• Monitoraggio isolamento per l'uscita CC galvanica.
• Funzionamento in parallelo (master/slave) per aumentare la potenza fino a 2,6 MW.
• Contattori DC ad alte prestazioni, opzioni cabinet personalizzate (serrature, ruote, prese, rivestimenti), interruttori porta.
• Protezione NA con analizzatore di rete e opzione raffreddamento ad acqua per raggiungere IP54.

Applicazioni tipiche

• Test batterie: cicli di carica/scarica e prove di durata.
• Simulazione/emulazione batterie per sviluppo BMS e caricabatterie.
• Carico per test di celle a combustibile.
• Alimentazione di prova per contattori, fusibili e interruttori.
• Test motori DC e trasmissioni.
• Alimentazione per manutenzione di colonnine di ricarica e materiale rotabile.

Dati tecnici (estratto)
Tensione rete / frequenza: 380 / 400 / 440 / 480 / 690 V ±10 %, 3~ PE, 50 / 60 Hz ±5 %
Precisione di misura: Tensione e Corrente ADC 16 bit
Precisione di controllo: Tensione 0,1 % fs / Corrente 0,1 % fs
Ripple residuo: Tensione ≤ 0,1 % rms fs / Corrente ≤ 0,1 % rms fs
Tolleranza dinamica tensione (0–100 % INom in 3 ms): Tester batteria 3 % fs; Emulatore batteria 1 % fs
Prestazione cortocircuito: fino a 600 A Icw 3 kA; 1000 A Icw 8 kA; 1200 A Icw 15 kA
Condizioni ambientali (stoccaggio/trasporto/esercizio): Stoccaggio 1K21/1M11 +5 a +40 °C; Trasporto 2K12/2M4 -45 a +70 °C; Esercizio 3K22/3M11 +5 a +40 °C
Raffreddamento: aria forzata standard (IP20/IP21/IP23) // opzione raffreddamento ad acqua (IP54)
Norme di sicurezza: EN ISO 13849-1/-2, EN 60204-1
Norme EMC: EN 61000-2-4 Classe 3, EN 61000-6-2, EN 61000-6-4 / EN 55011, EN 61800-3 Cat.C2 (A1)

Varianti disponibili (estratto)
I-TS-3870-80 / 80 V / 35 kW / ±1000 A (dipende dall'applicazione) | I-TS-3870-120 / 120 V / 50 kW / ±1000 A | I-TS-3870-300 / 300 V / 60 / 120 / 160 kW / opzioni ±200, ±600, ±1000 A | I-TS-3870-600 / 600 V / 60–500 kW / opzioni ±200–±1200 A | I-TS-3870-800 / 800 V / 320, 650 kW / opzioni ±600, ±1200 A | I-TS-3870-1000 / 1000 V / 400 kW / ±800 A (esempi)

Specifiche tecniche

• Denominazione: I-TS-3870 sistema CC a canale singolo sorgente/assorbitore.
• Tensione max uscita: fino a 1500 V a seconda della configurazione.
• Corrente max uscita: fino a 1200 A a seconda della configurazione.
• Potenza max in funzionamento singolo: fino a 650 kW; in parallelo fino a 2,6 MW.
• Alimentazione: CA trifase come sopra.
• Misura e controllo: ADC 16 bit, precisione controllo 0,1 % fs.
• Raffreddamento e protezione: aria forzata standard; raffreddamento ad acqua e livelli IP superiori opzionali.
• Interfacce e opzioni: touchscreen, Modbus/TCP, CAN, VNC; EtherCAT, ProfiNet, SCPI, ecc.
