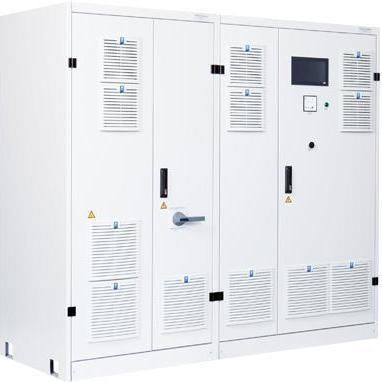

Alimentatore elettrico ad armadio I-TS-3870-ol

DCad uscita semplicetrifase

Panoramica del prodotto
I-TS-3870-ol è un sistema monocanale bidirezionale ad alta dinamica per test e simulazione di batterie, celle a combustibile e gruppi motopropulsori. Un'uscita fino a 1500 V e 1200 A. Potenza in funzionamento singolo fino a 650 kW; funzionamento in parallelo fino a 2,6 MW. I valori effettivi di tensione, corrente e potenza dipendono dalla configurazione.

Capacità di sovraccarico
La versione sovraccaricabile consente sovraccarichi a breve termine sull'uscita DC: fino a +50 % della potenza nominale per massimo 60 s. Il tempo di rigenerazione a ≤ carico nominale è 5 × tempo di sovraccarico. I limiti tecnici del convertitore DC in termini di tensione e corrente rimangono invariati.

Caratteristiche standard

• Tensione di ingresso: 380 / 400 / 440 / 480 / 690 V ±10 %, 3~ PE; 50 / 60 Hz
• Connessioni sense per misura/regolazione della tensione
• Misura tensione e corrente DC: ADC 16 bit, precisione 0,1 % FS
• Versioni tester/emulatore batteria disponibili
• Classe di protezione IP20 (IP54 con raffreddamento ad acqua)
• Design a riduzione di rumore, raffreddamento ad aria (acqua opzionale)

Dispositivi di sicurezza

• Interruttore principale bloccabile come sezionatore
• Controllo di sicurezza Performance Level d (EN 60204-1 / ISO 13849-1)
• Interruttore di arresto e voltmetro con spia sulla porta dell'armadio
• Contattori di uscita DC ridondanti
• Morsetti per arresto d'emergenza esterno e arresto esterno
• Isolamento galvanico dell'uscita DC dalla rete AC

Interfacce

• Display touch 10 pollici
• Modbus/TCP
• CAN
• VNC

Opzioni (estratto)

• Aggiornamento a Performance Level e
• Versione emulazione batteria con adattamenti HW/SW per maggiore stabilità di tensione
• Diodo di protezione commutabile in uscita DC (solo modalità sink)
• Monitoraggio isolamento per la separazione galvanica
• Funzionamento in parallelo (master-slave) per aumentare la potenza disponibile
• Interfacce opzionali: CAN ad alta velocità (1 kHz), SCPI, EtherCAT, ProfiBus, ProfiNet, analogico, LabVIEW, Matlab/Simulink
• Contattori DC ad alte prestazioni
• Varianti armadio speciali, ruote, rivestimenti, etichettatura personalizzata
• Protezione NA con analizzatore di rete per impianti di generazione
• Raffreddamento ad acqua e upgrade IP54 per riduzione calore/rumore

Applicazioni tipiche

• Test batterie (carica/scarica)
• Simulazione / emulazione batteria
• Carico per celle a combustibile
• Alimentazione di prova per contattori, fusibili e interruttori
• Test di motori DC e gruppi motopropulsori
• Test stazioni di ricarica (EVSE)
• Alimentazione per manutenzione treni

Dati tecnici (estratto)
Rete AC: 380 / 400 / 440 / 480 / 690 V ±10 %, 3~ PE; 50 / 60 Hz ±5 %. Risoluzione misura: tensione 16 bit ADC; corrente 16 bit ADC. Precisione controllo: 0,1 % FS. Ripple residuo: ≤ 0,1 % eff. FS. Tolleranza dinamica tensione (0–100 % IN in 3 ms): tester batteria < 3 % FS; emulatore batteria < 1 % FS. Esempi di capacità in cortocircuito: fino a 600 A: Icw 3 kA; 1000 A: Icw 8 kA; 1200 A: Icw 15 kA. Condizioni ambientali e norme: EN 60721, EN ISO 13849, EN 60204-1, norme EMC EN 61000.

Tipi disponibili (esempi)
I-TS-3870-600-ol — DC max 600 V; step di potenza: 60, 100, 160, 250, 320, 400 kW; correnti ±200 / ±600 / ±1000 A a seconda della configurazione. I-TS-3870-800-ol — DC max 800 V; step: 100, 160, 250, 320, 400 kW; correnti ±200 / ±600 / ±1000 A. I-TS-3870-1000-ol — DC max 1000 V; step: 60, 100, 160, 250, 320, 400, 500 kW; correnti ±200 / ±600 / ±1000 / ±1200 A a seconda della configurazione.

Caratteristiche / specifiche

• Modello: I-TS-3870-ol (monocanale, sovraccaricabile)
• Tensione max: fino a 1500 V (dipende da configurazione)
• Corrente max: fino a 1200 A (dipende da configurazione)
• Potenza max (singola): fino a 650 kW; parallelo fino a 2,6 MW
• Sovraccarico: +50 % max 60 s; tempo di rigenerazione = 5× tempo di sovraccarico
• Alimentazione: 3~ 380–690 V ±10 %, 50/60 Hz
• Misura/controllo: ADC 16 bit; precisione 0,1 % FS
• Ripple residuo: ≤ 0,1 % eff. FS
• Raffreddamento: aria forzata standard; acqua forzata opzionale (IP54)
• Interfacce: display touch 10", Modbus/TCP, CAN, VNC; opzioni disponibili
• Norme: EN ISO 13849, EN 60204-1, EN 61000 serie
