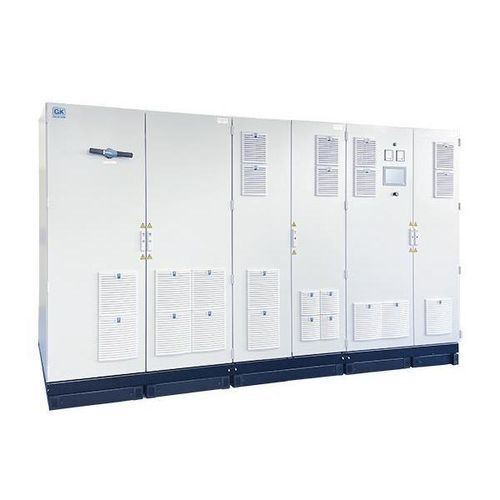

Alimentatore elettrico ad armadio MI-TS-3871-ol

DCa multiple usciteIP54

Panoramica
Il MI-TS-3871-ol è un sistema multicanale progettato per prove su accumulatori, emulazione batteria e test di elettronica di potenza. È una sorgente/assorbimento DC bidirezionale con transizione continua tra i modi e stadio d'uscita compatibile con sovraccarichi.

Sintesi prodotto
Il MI-TS-3871-ol supporta due o quattro uscite (a seconda della configurazione) e garantisce elevata dinamica per cicli carica/scarica, emulazione batteria e test HIL. La capacità di sovraccarico a breve termine consente fino a +50% della corrente nominale per un massimo di 60 s; il tempo di rigenerazione è definito ≤ carico nominale = 5 × tempo di sovraccarico.

Caratteristiche standard

• Consegnato in configurazione standard pronto per l'uso
• Tensione di rete: 380 / 400 V (standard), 3~ , 50 / 60 Hz
• Connessioni sense per misura e regolazione tensione
• Misura DC di tensione e corrente con accuratezza 0,1 % full scale
• Modalità tester batterie opzionale
• Classe di protezione IP20 (opzione raffreddamento ad acqua: IP54)
• Design a ridotto rumore e controllo ventole
• Raffreddamento ad aria; funzionamento parallelo uscite per aumentare la corrente

Funzioni di sicurezza

• Interruttore principale bloccabile come interruttore di carico
• Controllo di sicurezza per Performance Level d (EN 60204-1 / ISO 13849-1)
• Interruttore di arresto sulla porta dell'armadio e voltmetro indicatore
• Contattori di uscita DC ridondanti
• Terminali per arresto di emergenza esterno e segnale di stop
• Uscita DC isolata elettricamente dalla rete AC (isolamento galvanico)

Interfacce

• Display touch da 10 pollici per comando e monitoraggio
• Interfacce Modbus/TCP, CAN e VNC (molte interfacce opzionali disponibili)

Opzioni (estratto)

• Aumento del livello di sicurezza a Performance Level e (opzione speciale)
• Versione emulazione batteria con maggiore stabilità di tensione (adattamenti hardware e software)
• Diodo di protezione commutabile in uscita DC per protezione in modalità sink-only
• Monitoraggio isolamento per supervisione dell'isolamento galvanico
• Interfacce opzionali: CAN ad alta velocità (1 kHz), SCPI, EtherCAT, ProfiBus, ProfiNet, I/O analogico, LabVIEW, Matlab/Simulink
• Contattori di uscita DC ad alte prestazioni, contatto porta, dispositivi di bloccaggio e armadi su misura
• Dispositivo di misura NA-protection / analisi rete per conformità alle regole dell'operatore di rete
• Opzione raffreddamento ad acqua e aumento della classe di protezione (IP54)

Applicazioni tipiche

• Test di carica/scarica batterie ed emulazione batterie
• Emulazione batteria / simulazione sistemi di potenza
• Carico per fuel cell e prove di sistemi
• Alimentazione di prova per contattori, fusibili e interruttori
• Test di motori DC (gruppo motopropulsore) e validazione stazioni di ricarica
• Alimentazione per manutenzione rotabili e banchi prova industriali

Dati tecnici (estratto)
Tipo: MI-TS-3871-ol
Tensione rete / frequenza: 380 / 400 / 440 / 480 / 690 V ±10 %, 3~, PE, 50 / 60 Hz ±5 %
Precisione misura e controllo: Tensione e Corrente — ADC 16 bit; accuratezza misura DC 0,1 % full scale; accuratezza di controllo 0,1 % fs
Ripple residuo: Tensione ≤ 0,1 % rms fs; Corrente ≤ 0,1 % rms fs
Esempi tenuta cortocircuito: fino a 600 A — Icw 3 kA; 1000 A — Icw 8 kA; 1200 A — Icw 15 kA
Tempo di salita corrente (0,5 × INenn, 10 %–90 %): tip. < 1,0 ms (dipende da tipo/configurazione)

Tipi disponibili (esempi)
I-TS-3871-600-ol — tensione DC max: 600 V — Potenze: 60, 100, 160, 250, 320, 400 kW — Correnti: ±200, ±600, ±1000 A
I-TS-3871-800-ol — tensione DC max: 800 V — Potenze: 100, 160, 250, 320, 400 kW — Correnti: ±200, ±600, ±1000 A
I-TS-3871-1000-ol — tensione DC max: 1000 V — Potenze: 100, 160, 250, 320, 400, 500 kW — Correnti: ±200, ±600, ±1000, ±1200 A

Note
Sovraccarico a breve termine: il carico nominale in uscita può essere aumentato fino al +50 % per max 60 s; tempo di rigenerazione ≤ carico nominale = 5 × tempo di sovraccarico.

Specifiche tecniche

• Modello: MI-TS-3871-ol
• Funzione: Sorgente/assorbimento DC multicanale bidirezionale con transizione continua sorgente–assorbimento
• Uscite: 2 o 4 uscite (dipende dalla configurazione)
• Capacità per uscita (dipende dalla configurazione): fino a 1500 V e 1200 A
• Sovraccarico breve: +50 % corrente nominale per max 60 s; tempo di rigenerazione ≤ carico nominale = 5 × tempo di sovraccarico
• Rete AC: 380 / 400 / 440 / 480 / 690 V ±10 %, 3~, PE ; 50 / 60 Hz ±5 %
• Accuratezza di misura: ADC 16 bit per tensione e corrente; accuratezza misura DC 0,1 % fs
• Classe di protezione: IP20 standard (opzione acqua: IP54)
• Raffreddamento: Forzato ad aria (standard) o forzato ad acqua (opzione)
• Display / Controllo: Display touch 10"; interfacce standard: Modbus/TCP, CAN, VNC; molte interfacce opzionali
