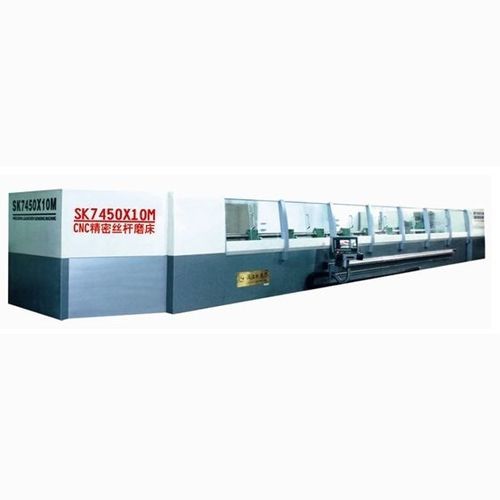

Rettificatrice per vite a sfere SK7450×100

CNC5 assi

Questa macchina viene utilizzata principalmente per la rettifica di viti con filettatura Whitworth e Acme e viti a sfere configurazione del sistema CNC 1. Equipaggiata con un sistema CNC SIEMENS 828D, la macchina è controllata con cinque assi programmabili di cui tre sincroni。 2, n. di assi programmabili Asse Z: avanzamento longitudinale della testa della ruota (con scala del reticolo) completo ad anello chiuso Asse X: Avanzamento trasversale della testa della ruota Asse C: Rotazione del mandrino di lavoro (con encoder angolare) completo ad anello chiuso Asse V: Avanzamento verticale del cursore della cassettiera Asse W: avanzamento orizzontale del cursore della cassettiera Dei suddetti assi NC, l'asse C e l'asse Z sono collegati per eseguire il movimento del filo；La ravvivatura delle ruote viene eseguita da un rullo diamantato formato；Due volantini elettrici possono controllare manualmente ogni asse NC。 【Accuratezza di lavoro】 In conformità con lo standard cinese in questione, l'errore di passo di una vite con passo non superiore a 6 mm è sicuramente inferiore a quello dei seguaci： V2πp 0,006mm；V300p 0,012mm；ep 0,092mm；Vup 0,060mm Errore del diametro del passo su una rotazione di 360 gradi 0,005 mm Errore del diametro del passo sull'intera lunghezza della filettatura 0,090 mm Rugosità Ra 0,32μm caratteristiche tecniche 1. Utilizzando un mandrino a ruota montato posteriormente e supportato da cuscinetti idrostatici, la superficie del pezzo migliora notevolmente。 2. La struttura ottimizzata della testa di lavoro consente di raddoppiare la velocità del mandrino, migliorando così notevolmente l'efficienza della macchina。 3. Il ravvivatore di mole CNC ottimizzato può ravvivare la mola in vari profili richiesti 4. Il refrigeratore d'olio, il potente sistema di raffreddamento ad alta portata e il sistema di filtraggio doppio assicurano l'influenza della temperatura nel processo di rettifica al minimo。
