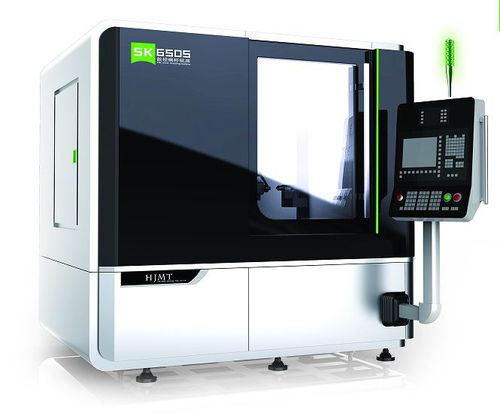

La macchina è sviluppata principalmente per lavorare efficacemente piccoli vermi ampiamente utilizzati nell'industria automobilistica, nei riduttori a vite, nei macchinari e negli strumenti medici, ecc
configurazione del sistema NC】
1, SIEMENS 828D, controllo di 6 assi NC
2. Descrizione degli assi programmabili:
Asse C: Rotazione del mandrino di lavoro
Asse Z: Movimento longitudinale della tavola di lavoro
Asse X: Avanzamento trasversale del supporto fresa
Asse A: rotazione dell'angolo d'elica
Asse U: Movimento longitudinale della contropunta
Asse AP: Rotazione del mandrino della fresa
precisione di lavoro】
precisione della vite senza fine raggiunta dalla macchina: P7 (secondo lo standard GB);
rugosità: Ra1.6μm
【Caratteristiche tecniche】
1, il pezzo è bloccato tra un mandrino autocentrante idraulico e il centro della contropunta, e supportato da un supporto stabile。
2. Il mandrino della fresa è azionato da un servomotore AC e la sua velocità può essere regolata in modo continuo
3. La fresa è realizzata in carburo cementato。
4. Il piano di lavoro e il supporto della fresa si muovono su guide lineari, in modo stabile e regolare
5. La regolazione dell'angolo dell'elica, la rotazione e il bloccaggio sono controllati dal programma soft della macchina, molto facile e preciso
6. La macchina ha un layout compatto e un aspetto elegante, racchiuso in un moderno alloggiamento completamente chiuso
7. Realizzati in ghisa ad alta resistenza, il basamento, il carrello, il supporto della fresa e l'alloggiamento del mandrino sono caratterizzati da un buon assorbimento degli urti e da una buona stabilità。
---
