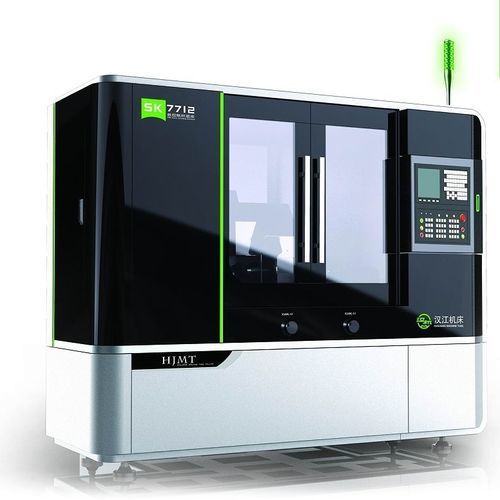

Rettificatrice cilindrica SK7712

per pezzi da lavorareCNC4 assi

Questa macchina viene utilizzata per la macinazione di vari vermi cilindrici (profili ZA, ZN, ZI, ZK, ZC1)。 configurazione del sistema NC】 Numero di assi programmabili: quattro Asse Z: traslazione longitudinale della tavola (Con scala del reticolo) completo ad anello chiuso Asse X: Avanzamento trasversale della testa della ruota (Con scala di grigliatura) completo con ciclo chiuso Asse C: Rotazione del mandrino di lavoro (Con encoder angolare) completo close-looped Asse A: rotazione dell'angolo dell'elica (con encoder angolare) completamente chiuso precisione di lavoro】 L'accuratezza di lavoro per i vermi cilindrici (GB): è la precisione di lavoro per i vermi cilindrici 1, quando l'inizio della filettatura=1-2 Grado 4 2, quando la filettatura inizia≥3 Grado 5 【Caratteristiche tecniche】 1. Con un disco diamantato, la mola viene lavorata per ottenere il profilo di filettatura richiesto。 2. Il mandrino della ruota è alimentato direttamente da un motore sincrono a magneti permanenti (PMSM), caratterizzato da alta potenza e basse vibrazioni 3. La regolazione dell'angolo d'elica viene effettuata e bloccata automaticamente dal programma soft della macchina, preciso e veloce 4. Il disco diamantato è azionato da un servomotore AC, che garantisce una velocità costante e basse vibrazioni 5. Con un sistema di bilanciamento dinamico semi-automatico, è conveniente cambiare una nuova ruota senza bisogno di bilanciamento statico 6. Con un dispositivo di allineamento manuale per l'adattamento del pezzo pretagliato fuori linea, è adatto per la produzione in lotti。 7. Il dispositivo di allineamento in linea e il meccanismo di caricamento automatico sono disponibili come accessori opzionali 8. La macchina è dotata di un alloggiamento completamente chiuso e di un estrattore di nebbia d'olio per migliorare l'ambiente di lavoro。
