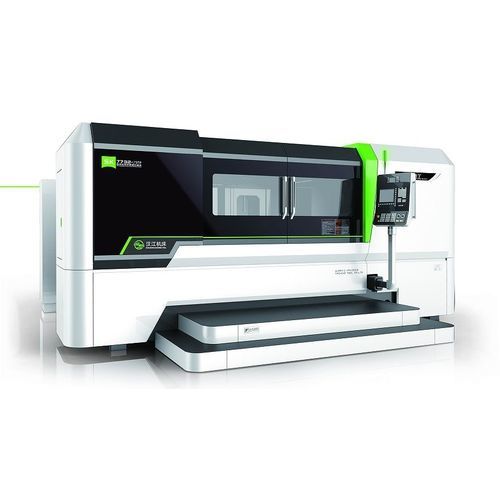

Rettificatrice per pezzi da lavorare SK7732×25TP

CNC6 assiad alta velocità

La macchina è impiegata principalmente per la rettifica di vermi toroidali conici e piani configurazione del sistema CNC Gli assi programmabili sono descritti come segue Asse X: alimentazione trasversale della testa della ruota con scala di grigliatura completa ad anello chiuso Asse Y: regolazione ad alta velocità dell'accessorio di rettifica con scala di grigliatura completamente chiusa Asse Z: movimento longitudinale del tavolo con scala di grigliatura completamente chiusa Asse A: Regolazione dell'angolo d'elica con encoder angolare completamente chiuso Asse B: rotazione della testa della ruota con encoder angolare completamente chiuso Asse C: Rotazione del mandrino di lavoro con encoder angolare completamente chiuso La rettifica del fianco della vite senza fine può essere eseguita con il movimento sincrono degli assi X, Z, B e C precisione di lavoro La precisione del verme toroidale avvolto può essere di grado 5。 caratteristiche tecniche 1. Applicando il principio dell'interasse virtuale, la regolazione dell'interasse e del cerchio di base può essere effettuata mediante l'impostazione dei parametri。 2. I due fianchi possono essere rettificati in un'unica impostazione。 3. Tutte le regolazioni sono effettuate sugli assi del servo, in modo rapido, preciso e semplice 4. Il servo asse per la rotazione o la regolazione dell'angolo dell'elica è azionato direttamente da un motore a coppia, quindi è caratterizzato da precisione e lunga durata。 5. Grazie al potente mandrino della ruota con motore a magneti permanenti incorporato e al preciso bilanciamento della ruota, caratterizzato da poche vibrazioni, si ottiene un'eccellente qualità della superficie。 6, La posizione assiale nel piano centrale della vite toroidale è determinata automaticamente con l'aiuto di una sonda di allineamento
