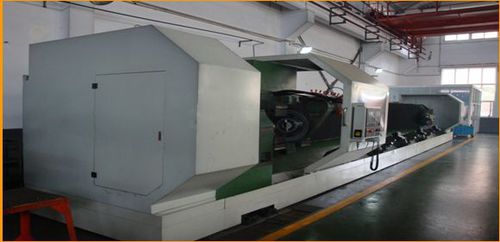

La macchina è realizzata per la fresatura di viti a sfera e viti Acme, in grado di lavorare diametri inferiori a 100 mm ma superiori alle specifiche, facendoli passare attraverso il foro del mandrino di lavoro。
configurazione del sistema NC】
precisione di lavoro】
La precisione della vite a sfera lavorata è fino al grado P5
La precisione della vite Acme lavorata è fino al grado 8
【Caratteristiche tecniche】
1. Il basamento è realizzato in ghisa qualificata ad alta resistenza
2. Il mandrino dell'utensile è supportato da cuscinetti volventi e la sua rotazione è azionata da un motore a corrente alternata regolato da un convertitore di frequenza, in modo da funzionare a velocità periferica costante
3. Il mandrino di lavoro è azionato da un servomotore a corrente alternata in grado di eseguire l'autoindicizzazione. Un preciso encoder angolare montato all'estremità del mandrino, che funge da elemento di riferimento per la rotazione e l'indicizzazione。
4. Il carrello della fresa può spostarsi trasversalmente e ogni movimento è azionato da un servomotore CA, che aziona una vite a sfera di precisione per ottenere un avanzamento e un arretramento rapidi, un'alimentazione periodica e la compensazione automatica del diametro del passo del lavoro。
5. La durezza dei fianchi della filettatura non può essere ridotta a causa della fresatura dura
6. Il costo di lavorazione può essere ridotto con l'uso di inserti CBN montabili e indicizzabili
7. La zona di lavorazione è raffreddata con aria di compressione, quindi l'inquinamento causato dal refrigerante può essere eliminato。
---
