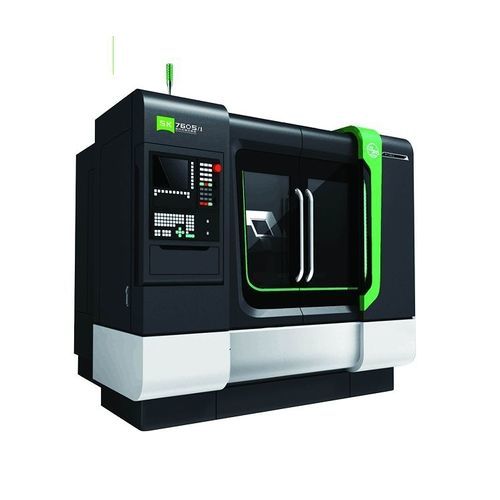

Rettificatrice per filettatura interna SK7605/1

CNC3 assi

Questa macchina è progettata e realizzata principalmente per la rettifica di vari dadi cilindrici con profili di filettatura gotica per la produzione di lotti 【Configurazione del sistema NC】 1, SIEMENS 828D, controllo di 3 assi NC 2, dettagli degli assi NC Asse Z: Traslazione longitudinale della tavola (Con scala a reticolo) completo ad anello chiuso Asse X: Avanzamento trasversale della testa della ruota (Con scala di grigliatura) completo ad anello chiuso Asse C: Rotazione del mandrino di lavoro (Con scala a reticolo circolare) completo chiuso precisione di lavoro】 Precisione della filettatura Errore di piombo limite 0,005 mm Errore cumulativo su una lunghezza di 50 mm 0,009 mm Rugosità Ra0,4μm 【Caratteristiche tecniche】 1. Impiego di un mandrino E ad alta velocità per il mandrino della ruota 2. Equipaggiato con un rullo diamantato formato per condurre la ravvivatura delle ruote 3. Meccanismo di serraggio manuale o automatico a scelta dell'utente 4, un alloggiamento completamente chiuso e un efficiente aspiratore centrifugo di nebbie d'olio sono
