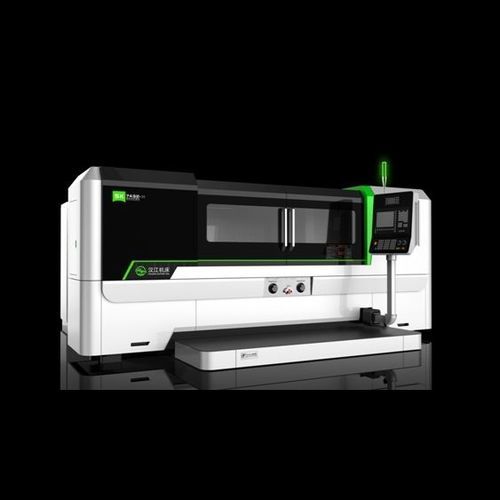

Rettificatrice per pezzi da lavorare SK series

per vite a sfereCNC3 assi

La macchina viene utilizzata principalmente per la rettifica di viti con filettatura Whitworth e Acme e di viti a sfera con precisione configurazione del sistema CNC 1. Equipaggiata con un sistema CNC SIEMENS 828D, la macchina è controllata con sei assi programmabili di cui tre sincroni。 2, n. di assi programmabili Asse Z: Traslazione longitudinale della tavola (Con scala del reticolo) completo ad anello chiuso Asse X: Avanzamento trasversale della testa della ruota Asse C: Rotazione del mandrino di lavoro (Con encoder angolare) completo ad anello chiuso Asse A: rotazione del mandrino della ruota Asse V: avanzamento verticale del cursore della cassettiera Asse W: avanzamento orizzontale del cursore della cassettiera Dei suddetti assi NC, l'asse C e l'asse Z sono collegati per eseguire il movimento del filo；La ravvivatura delle ruote viene eseguita da un rullo diamantato formato；Due volantini elettrici possono controllare manualmente ogni asse NC。 precisione di lavoro】 1. Viti a sfera: P2 (GB/T17587.3-1998) (ISO3408-3:2006), misurata in stato dinamico 2. Viti acme: P6 (JB2886-1992) 【Caratteristiche tecniche】 1. Utilizzando un mandrino a ruota montato posteriormente e supportato da cuscinetti idrostatici, la superficie del pezzo migliora notevolmente。 2. La struttura ottimizzata della testa di lavoro fa raddoppiare la velocità del mandrino di lavoro, migliorando così notevolmente l'efficienza della macchina。 3. Il ravvivatore di mole CNC ottimizzato può ravvivare la mola in vari profili richiesti 4. Il refrigeratore d'olio, il potente sistema di raffreddamento ad alta portata e il sistema di filtraggio doppio assicurano l'influenza della temperatura nel processo di rettifica al minimo。 5. Con il software di rettifica intelligente in conversazione interattiva uomo-computer, la ravvivatura e la rettifica delle mole possono essere eseguite con comodità e precisione。
