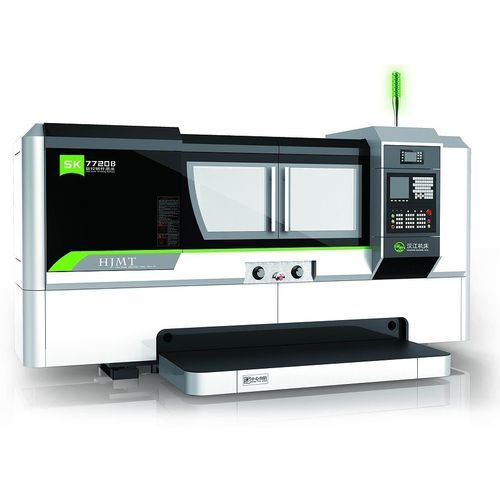

Rettificatrice cilindrica SK7720B

CNCa presa diretta6 assi

Questa macchina è utilizzata per rettificare vari vermi cilindrici (ZA, ZN, ZI, ZK, ZC1) e può anche essere utilizzata per rettificare viti trapezoidali。 【Configurazione del sistema CNC】 Numero di assi programmabili: sei Asse Z: traslazione longitudinale della tavola (Con scala del reticolo) completo ad anello chiuso Asse X: avanzamento trasversale della testa della ruota (con scala di grigliatura) completo con ciclo chiuso Asse C: Rotazione del mandrino di lavoro (Con encoder angolare) completo close-looped Asse A: rotazione dell'angolo dell'elica (Con encoder angolare) completamente chiuso Asse V: avanzamento verticale del cursore della cassettiera Asse W: avanzamento orizzontale del cursore della cassettiera precisione di lavoro】 Viti cilindriche: quando l'inizio della filettatura=1-2, l'accuratezza è fino al grado 4；quando l'inizio della filettatura≥3, l'accuratezza è fino al grado 5 (dalla norma GB)。 Viti trapezoidali: l'accuratezza è fino al grado 6 (dalla norma GB)。 caratteristiche tecniche 1. Grazie ai doppi dischi diamantati, la mola viene rivestita con i profili di filettatura richiesti。 2. Il mandrino della ruota è azionato direttamente da un motore sincrono a magneti permanenti (PMSM) di elevata potenza per ottenere un'alta potenza e basse vibrazioni 3. La regolazione dell'angolo d'elica viene effettuata e bloccata automaticamente, in modo preciso e veloce 4. I due dischi diamantati sono azionati da un servomotore AC che garantisce una velocità costante e basse vibrazioni 5. Con un dispositivo di allineamento manuale per l'accoppiamento dei filetti pretagliati, è adatto per la produzione in lotti。 6. Un sistema di bilanciamento dinamico e un dispositivo di allineamento automatico in linea possono essere forniti se opzionati dall'utente 7. La macchina è dotata di un coperchio a chiusura totale e di un estrattore di nebbia d'olio per migliorare l'ambiente di lavoro。
