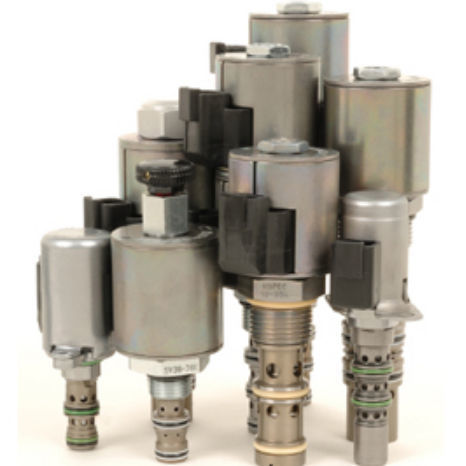

Elettrovalvola a comando diretto SP08-47C

a 4 vieidraulicaa tenuta stagna

ELETTROVALVOLA PROPORZIONALE A CARTUCCIA A 3 POSIZIONI, 4 VIE, CURSORE A CENTRO CHIUSO Valvola a cartuccia idraulica a solenoide, ad azione diretta, a 3 posizioni, 4 vie, cursore centrale chiuso, con controllo direzionale proporzionale. è una valvola a cartuccia idraulica avvitata per l'uso con fluidi idraulici generici. la funzione di comando manuale è disponibile come opzione. Funzionamento Quando è diseccitata, la sp08-47cx blocca il flusso a tutte le porte; quando la bobina #1 è eccitata, il flusso è consentito dalla porta 3 alla porta 4 e dalla porta 2 alla porta 1. Quando la bobina #2 è eccitata, il flusso è consentito dalla porta 3 alla porta 2 e dalla porta 4 alla porta 1.t. Note L'attacco 1 può essere completamente pressurizzato, ma non è destinato all'uso come ingresso della valvola. Caratteristiche Solenoide a servizio continuo. Bobina e gabbia di precisione temprate per una lunga durata. Tensioni e terminazioni della bobina opzionali. Opzione di comando manuale. Bobine E impermeabili opzionali con grado di protezione IP69K. Efficiente struttura con armatura a umido. Le cartucce sono intercambiabili per tensione. Buona linearità e isteresi. Cavità comunemente utilizzate nel settore. Fluidi Fluidi compatibili: Fluidi idraulici a base minerale o sintetici con proprietà lubrificanti Gamma di viscosità del fluido: 7.da 4 a 420 cSt Livello massimo di contaminazione operativa: 20/18/14 PER ISO 4406 Peso dell'unità: 0.16 kg (0,36 lb) SP08-47C 0.22 kg (0,48 lb) SP08-47CM 0.24 kg (0,53 lb) SP08-47CB Superficie interna bagnata: 161 cm² (25 in²) SP08-47C 187 cm² (29 in²) SP08-47CM/B Protezione dalla corrosione: 960 ore di nebbia salina secondo ASTM B117 Cavità: VC08-4 cavità a 4 vie di dimensione 08 Coppia di installazione della cartuccia: 25.da 8 a 28,6 N-m (da 19 a 21 ft-lb) 54.2 N-m (40 ft-lb) Coppia massima ammissibile
