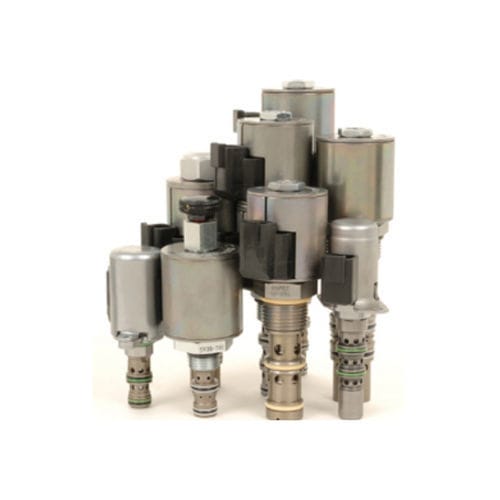

Valvola a cartuccia HSP12-47C

idraulicada avvitarein linea

L'HSP12-47C è un'elettrovalvola idraulica ad alta pressione, proporzionale, a 4 porte, 3 posizioni, a cursore, a vite, a cartuccia. Funzionamento Quando è diseccitata, la HSP12-47CX blocca tutte le porte. Quando la bobina S1 è eccitata, il flusso è consentito da 3 a 4 e da 2 a 1. Quando la bobina S2 è eccitata, il flusso è consentito dalla porta 3 alla 2 e dalla 4 alla 1. Nei circuiti in cui i flussi delle porte di lavoro sono ineguali a causa dei rapporti tra i cilindri, il flusso di ritorno più elevato deve essere diretto alla porta 4. Funzionamento del comando manuale Per il normale funzionamento della valvola (neutro), il perno di comando manuale deve essere inserito nella scanalatura centrale del fermo (la scanalatura ID sulla manopola è in linea con la parte superiore del dado della bobina). Per spostare manualmente la valvola dalla posizione neutra per attivare la funzione S1 della bobina, la manopola viene spinta leggermente verso il basso e ruotata di 90$ in senso antiorario, quindi tirata. Per bloccare la valvola in questa posizione, ruotare la manopola di altri 90° in senso antiorario per bloccare la scanalatura superiore del fermo. Per passare manualmente dalla posizione di folle all'attivazione della funzione S2, la manopola viene spinta completamente verso il basso. Per bloccarla in questa posizione, ruotare la manopola di 90° in senso orario per bloccare la scanalatura del fermo inferiore. La funzione di esclusione manuale è prevista per l'uso in caso di emergenza, non per il funzionamento continuo. Caratteristiche Opzioni di comando manuale Bobina a servizio continuo Efficiente struttura con armatura a umido Bobine E impermeabili con grado di protezione fino a IP69K Tutti i prodotti HyPerformance sono testati secondo la specifica NFPA T2.6.1 e sono testati con un livello di verifica del 90% e una garanzia del 99% Fluidi: Fluido idraulico a base minerale o sintetico con proprietà lubrificanti Gamma di viscosità del fluido: 7.da 4 a 420 cSt Livello massimo di contaminazione operativa: 18/16/13 secondo ISO 4406
