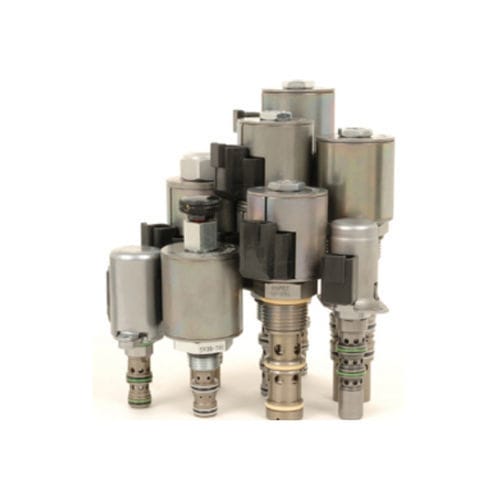

VALVOLA PROPORZIONALE A SOLENOIDE A 3 POSIZIONI, 4 PORTE, CENTRO CHIUSO
Valvola proporzionale a solenoide, ad azione diretta, a 3 posizioni, 4 vie, centro chiuso, con controllo direzionale proporzionale. È una valvola a cartuccia idraulica a vite per l'uso con fluidi idraulici generici. La funzione di comando manuale è disponibile come opzione.
Funzionamento
Quando è diseccitata, la SP10-47CX blocca il flusso a tutte le porte; quando la bobina n. 1 è eccitata, il flusso è consentito dalla porta n. 3 alla porta n. 4 e dalla porta n. 2 alla porta n. 1. Quando la bobina n. 2 è eccitata, il flusso è consentito dalla porta n. 2 alla porta n. 1. Quando la bobina n. 2 è eccitata, il flusso è consentito dalla porta n. 3 alla porta n. 2 e dalla porta n. 4 alla porta n. 1.
nota: anche se l'attacco 1 può essere completamente pressurizzato, non è destinato all'uso come ingresso della valvola.
Caratteristiche
Solenoide a servizio continuo.
Bobina e gabbia di precisione temprate per una lunga durata.
Tensioni e terminazioni della bobina opzionali.
Opzione di comando manuale.
Bobine E impermeabili opzionali con grado di protezione IP69K.
Efficiente struttura con armatura a umido.
Le cartucce sono intercambiabili per tensione.
Buona linearità e isteresi.
Cavità comunemente utilizzate nel settore.
Fluidi:
Fluido idraulico a base minerale o sintetico con proprietà lubrificanti
Gamma di viscosità del fluido:
7.da 4 a 420 cSt
Livello massimo di contaminazione operativa:
20/18/14 secondo ISO 4406
Induttanza della valvola:
198 mH a 1,2 A
Corrente massima di controllo:
Corrente di soglia:
Frequenza PWM Dither:
100 Hz
Cavità:
VC10-4
cavità a 10 dimensioni e 4 vie
Coppia di installazione della cartuccia:
32.da 5 a 35,3 N-m (da 24 a 26 ft-lb)
Coppia del dado della bobina:
6.da 8 a 9,5 N-m (da 5 a 7 ft-lb)
Limitazione di orientamento:
Nessuna
---
