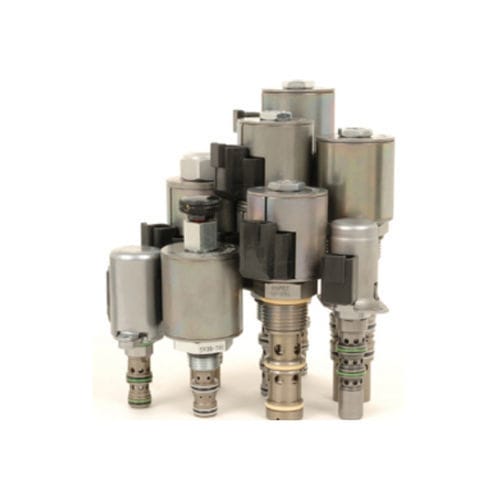

Elettrovalvola a comando diretto SP08-47CL

a 4 vieidraulicaa tenuta stagna

ELETTROVALVOLA PROPORZIONALE A 3 POSIZIONI, 4 VIE, CURSORE A CENTRO CHIUSO Valvola a solenoide ad azione diretta, a 3 posizioni, 4 vie, cursore centrale chiuso, con controllo direzionale proporzionale. È una valvola a cartuccia idraulica a vite per l'uso con fluidi idraulici generici. La funzione di comando manuale è disponibile come opzione. Funzionamento Quando è diseccitata, la SP08-47C blocca il flusso a tutte le porte; quando la bobina n. 1 è eccitata, il flusso è consentito dalla porta n. 3 alla porta n. 4 e dalla porta n. 2 alla porta n. 1. Quando la bobina n. 2 è eccitata, il flusso è consentito dalla porta n. 2 alla porta n. 1. Quando la bobina n. 2 è eccitata, il flusso è consentito dalla porta n. 3 alla porta n. 2 e dalla porta n. 4 alla porta n. 1. nota: anche se l'attacco 1 può essere completamente pressurizzato, non è destinato all'uso come ingresso della valvola. Caratteristiche Solenoide a servizio continuo. Bobina e gabbia di precisione temprate per una lunga durata. Tensioni e terminazioni della bobina opzionali. Opzione di comando manuale. Bobine E impermeabili opzionali con grado di protezione IP69K. Efficiente struttura con armatura a umido. Le cartucce sono intercambiabili per tensione. Buona linearità e isteresi. Cavità comunemente utilizzate nel settore. Corrente massima di funzionamento: Vedere la tabella Cavità: VC08-4 cavità a 4 vie di dimensione 08 Coppia di installazione della cartuccia: 25.da 8 a 28,5 N-m (da 19 a 21 ft-lb) Coppia del dado della bobina: 5.da 4 a 6,8 N-m (da 4 a 5 ft-lb)
