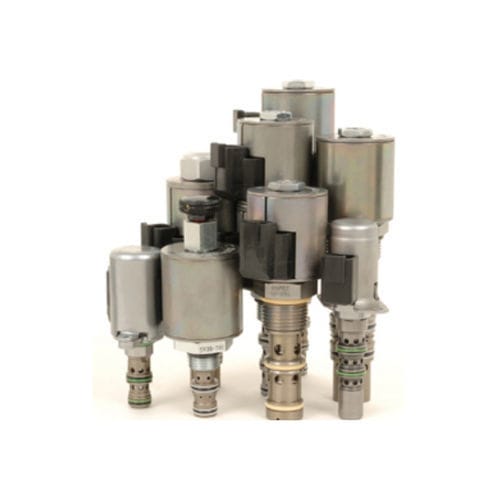

Valvola a solenoide, ad azione diretta, a 3 posizioni, 4 vie, cursore motore, controllo direzionale proporzionale. È una valvola a cartuccia idraulica a vite per l'uso con fluidi idraulici generici. La funzione di comando manuale è disponibile come opzione.
Funzionamento
Quando è diseccitata, la SP08-47DX blocca il flusso all'attacco 3, mentre consente il flusso dall'attacco 2 all'attacco 1 e dall'attacco 4 all'attacco 1. Quando la bobina #1 è eccitata, il flusso è consentito dalla porta 3 alla porta 4 e dalla porta 2 alla porta 1t. Quando la bobina #2 è eccitata, il flusso è consentito dalla porta 3 alla porta 2 e dalla porta 4 alla porta 1t.
Nota: l'attacco 1 può essere completamente pressurizzato, ma non è destinato all'uso come ingresso della valvola.
Caratteristiche
Solenoide a servizio continuo.
Bobina e gabbia di precisione temprate per una lunga durata.
Tensioni e terminazioni della bobina opzionali.
Opzione di comando manuale.
Bobine E impermeabili opzionali con grado di protezione IP69K.
Efficiente struttura con armatura a umido.
Le cartucce sono intercambiabili per tensione.
Cavità comunemente utilizzate nel settore.
Fluidi:
Fluido idraulico a base minerale o sintetico con proprietà lubrificanti.
Gamma di viscosità del fluido:
7.da 4 a 420 cSt
Livello massimo di contaminazione operativa:
18/16/13 secondo ISO 4406
Peso dell'unità:
0.14 kg (0,31 lb)
Superficie interna bagnata:
158 cm² (24,5 in²)
Induttanza della valvola:
124 mH S1
97 mH S2
Corrente di soglia:
Vedere i grafici delle prestazioni
Frequenza PWM Dither:
da 90 a 110 Hz
Cavità:
VC08-4
cavità a 4 vie di dimensione 08
Coppia di installazione della cartuccia:
25.da 8 a 28,5 N-m (da 19 a 21 ft-lb) Fino a un massimo di 40,7 N-m (30 ft-lb)
Coppia del dado della bobina:
5.da 4 a 6,8 N-m (da 4 a 5 ft-lb)
Limitazione di orientamento:
Nessuna
---
