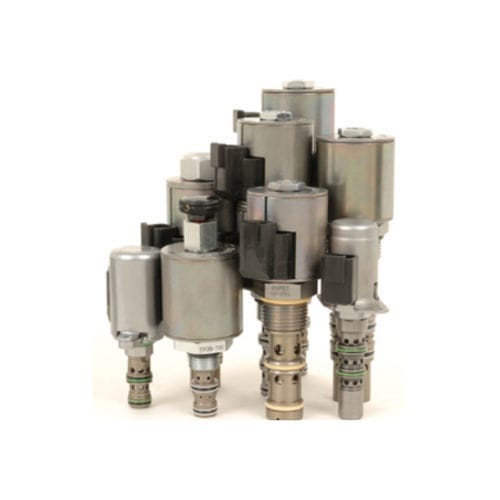

Valvola a cartuccia HSP10-47C

elettricaidraulicada avvitare

L'HSP10-47CX è un'elettrovalvola idraulica ad alta pressione, proporzionale, a 4 porte, 3 posizioni, a cursore, a vite, a cartuccia. Funzionamento Quando è diseccitata, la HSP10-47CX blocca tutte le porte. Quando la bobina s1 è eccitata, il flusso è consentito da 3 a 4, e da 2 a 1. Quando la bobina s2 è eccitata, il flusso è consentito dalla porta 3 alla 2 e dalla 4 alla 1. Nei circuiti in cui i flussi delle porte di lavoro sono disuguali a causa dei rapporti tra i cilindri, il flusso di ritorno più elevato deve essere diretto alla porta 4. Funzionamento del comando manuale Per il normale funzionamento della valvola (neutro), il perno di comando manuale deve essere inserito nella scanalatura centrale del fermo (la scanalatura id sulla manopola è in linea con la parte superiore del dado della bobina). Per spostare manualmente la valvola dalla posizione neutra per attivare la funzione della bobina s1, la manopola viene spinta leggermente verso il basso e ruotata di 90ı$ˇ in senso antiorario e tirata. Per bloccare la bobina in questa posizione, ruotare la manopola di altri 90ı$ˇ in senso antiorario per bloccare la scanalatura superiore della bobina. Per passare manualmente dalla posizione di folle all'attivazione della funzione bobina s2, la manopola viene spinta fino in fondo. Per bloccare la bobina in questa posizione, ruotare la manopola di 90ı$ˇ in senso orario per bloccare la scanalatura del fermo inferiore. La funzione di esclusione manuale è prevista per l'uso in caso di emergenza, non per il funzionamento continuo. Caratteristiche Cavità comune al settore. Bobina con funzionamento continuo. Costruzione efficiente con armatura a umido. Bobine E impermeabili con grado di protezione IP69K. Tubo solenoide brevettato ad alta resistenza tubi del solenoide con classificazione di 960 ore in base alla nebbia salina. Tutti i prodotti HyPerformance sono testati in base alla specifica NFPA T2.6.1. e sono testati con un livello di verifica del 90% e una garanzia del 99% Fluidi: Fluidi idraulici a base minerale o sintetici con proprietà lubrificanti Gamma di viscosità del fluido: 7.da 4 a 420 cSt
