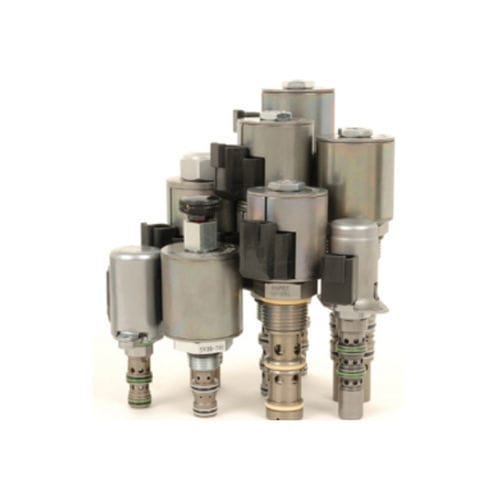

Valvola a solenoide, ad azione diretta, a 3 posizioni, a 4 vie, a cursore motore, con controllo direzionale proporzionale. È una valvola a cartuccia idraulica a vite per l'uso con fluidi idraulici generici. La funzione di comando manuale è disponibile come opzione.
Funzionamento
Quando è diseccitata, la sp08-47dnx blocca il flusso sull'attacco 3, mentre consente il flusso dall'attacco 2 all'attacco 1 e dall'attacco 4 all'attacco 1. Quando la bobina S1 è eccitata, il flusso è permesso dalla porta 3 alla porta 4 e dalla porta 2 alla porta 1. Quando la bobina S2 è eccitata, il flusso è consentito dall'attacco 3 all'attacco 2 e dall'attacco 4 all'attacco 1.
NOTA: Sebbene l'attacco 1 possa essere completamente pressurizzato, non è destinato all'uso come ingresso della valvola.
Caratteristiche
Opzione Exra Low Flow
Solenoide a servizio continuo.
Bobina e gabbia di precisione temprate per una lunga durata.
Tensioni e terminazioni della bobina opzionali.
Opzione di comando manuale.
Bobine E impermeabili opzionali con grado di protezione IP69K.
Efficiente struttura con armatura a umido.
Le cartucce sono intercambiabili per tensione.
Cavità comunemente utilizzate nel settore.
Fluidi:
Fluido idraulico a base minerale o sintetico con proprietà lubrificanti.
Gamma di viscosità del fluido:
7.da 4 a 420 cSt
Livello massimo di contaminazione operativa:
20/18/14 secondo ISO 4406
Peso dell'unità:
0.16 kg (0,36 lb)
Superficie interna bagnata:
159 cm² (24,7 in²)
Corrente massima di controllo:
1.0 A bobina da 12 V
Corrente di soglia:
Vedere i grafici delle prestazioni
Frequenza PWM Dither:
da 90 a 110 Hz
Cavità:
VC08-4
cavità a 4 vie di dimensione 08
Coppia di installazione della cartuccia:
25.da 8 a 28,5 N-m (da 19 a 21 ft-lb)
Coppia del dado della bobina:
5.da 4 a 6,8 N-m (da 4 a 5 ft-lb)
Limitazioni di orientamento:
Nessuna
---
