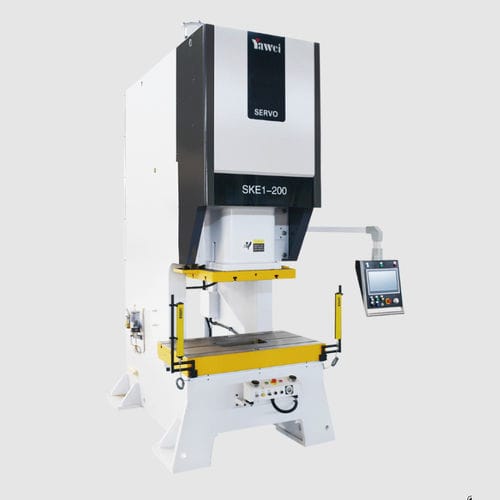

Pressa a motore SKE1 serieselettricaelettronicadi formatura
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Azionamento
- elettrica, a motore, elettronica
- Funzione
- di formatura, di stampaggio
- Applicazioni
- per lamiera
- Struttura
- a collo di cigno
- Controllo / comandi
- con controllore integrato
- Altre caratteristiche
- servocomandata, mono-punzone
- Forza
1.250 kN, 1.600 kN, 2.000 kN, 2.600 kN, 3.150 kN
- Corsa
180 mm, 200 mm, 250 mm
(7,087 in, 7,874 in, 9,843 in)- Larghezza delle piastre
600 mm, 800 mm, 820 mm, 840 mm, 880 mm
(24 in, 31 in, 32 in, 33 in, 35 in)- Lunghezza delle piastre
1.200 mm, 1.250 mm, 1.400 mm, 1.500 mm, 1.650 mm
(47 in, 49 in, 55 in, 59 in, 65 in)- Pressione massima
1 MPa
- Lunghezza fuori tutto
1.300 mm, 1.400 mm, 1.445 mm, 1.610 mm, 1.900 mm
(51 in, 55 in, 57 in, 63 in, 75 in)- Larghezza totale
1.900 mm, 2.300 mm, 2.420 mm, 2.550 mm, 2.850 mm
(75 in, 91 in, 95 in, 100 in, 112 in)- Altezza totale
3.200 mm, 3.800 mm, 3.815 mm, 4.310 mm, 4.500 mm
(126 in, 150 in, 150 in, 170 in, 177 in)
Descrizione
Descrizione del prodotto
Parametri del prodotto (per modello)
SKE1-315
Capacità nominale: 3150 kN
Corsa capacità nominale: 8 mm
Corsa della slitta: 250 mm
Max corse a vuoto al minuto: 40 spm
Altezza massima dello stampo: 500 mm
Regolazione altezza stampo: 120 mm
Superficie inferiore della slitta (Sx/Dx+Ant/Post) (tipo I): 1000×720×110 mm
Superficie inferiore della slitta (tipo II): 1250×720×110 mm
Peso massimo matrice superiore: 1800 kg
Dimensione piano di lavoro: 1650×880×180 mm
Pressione aria: 0.6 MPa
Precisione pressa: Japan JIS 1st class 1
Dimensioni macchina (L×P×A): 1900×2850×4500 mm
Capacità cuscino matrice: 236 kN
Corsa cuscino: 125 mm
Area effettiva cuscino: 550×535 mm²
Valore massimo coppia: 18000 N·m
SKE1-260
Capacità nominale: 2600 kN
Corsa capacità nominale: 7 mm
Corsa della slitta: 250 mm
Max corse a vuoto al minuto: 45 spm
Altezza massima dello stampo: 450 mm
Regolazione altezza stampo: 120 mm
Superficie inferiore della slitta (tipo I): 920×700×100 mm
Superficie inferiore della slitta (tipo II): 1250×700×100 mm
Peso massimo matrice superiore: 1800 kg
Dimensione piano di lavoro: 1500×840×180 mm
Pressione aria: 0.6 MPa
Precisione pressa: Japan JIS 1st class 1
Dimensioni macchina (L×P×A): 1810×2560×4325 mm
Capacità cuscino matrice: 151 kN
Corsa cuscino: 120 mm
Area effettiva cuscino: 540×455 mm²
Valore massimo coppia: 14000 N·m
SKE1-200
Capacità nominale: 2000 kN
Corsa capacità nominale: 6 mm
Corsa della slitta: 200 mm
Max corse a vuoto al minuto: 50 spm
Altezza massima dello stampo: 460 mm
Regolazione altezza stampo: 110 mm
Superficie inferiore della slitta (tipo I): 850×630×90 mm
Superficie inferiore della slitta (tipo II): 1130×630×90 mm
Peso massimo matrice superiore: 1800 kg
Dimensione piano di lavoro: 1400×820×160 mm
Pressione aria: 0.6 MPa
Precisione pressa: Japan JIS 1st class 1
Dimensioni macchina (L×P×A): 1680×2420×4060 mm
Capacità cuscino matrice: 122 kN
Corsa cuscino: 110 mm
Area effettiva cuscino: 540×395 mm²
Valore massimo coppia: 12000 N·m
SKE1-160
Capacità nominale: 1600 kN
Corsa capacità nominale: 6 mm
Corsa della slitta: 200 mm
Max corse a vuoto al minuto: 50 spm
Altezza massima dello stampo: 460 mm
Regolazione altezza stampo: 100 mm
Superficie inferiore della slitta (tipo I): 700×550×90 mm
Superficie inferiore della slitta (tipo II): 990×550×90 mm
Peso massimo matrice superiore: 1800 kg
Dimensione piano di lavoro: 1250×800×140 mm
Pressione aria: 0.6 MPa
Precisione pressa: Japan JIS 1st class 1
Dimensioni macchina (L×P×A): 1400×2300×3800 mm
Capacità cuscino matrice: 100 kN
Corsa cuscino: 80 mm
Area effettiva cuscino: 650×420 mm²
Valore massimo coppia: 9000 N·m
SKE1-125
Capacità nominale: 1250 kN
Corsa capacità nominale: 6 mm
Corsa della slitta: 180 mm
Max corse a vuoto al minuto: 60 spm
Altezza massima dello stampo: 360 mm
Regolazione altezza stampo: 80 mm
Superficie inferiore della slitta (tipo I): 650×470×80 mm
Superficie inferiore della slitta (tipo II): 910×470×80 mm
Peso massimo matrice superiore: 800 kg
Dimensione piano di lavoro: 1200×600×110 mm
Pressione aria: 0.6 MPa
Precisione pressa: Japan JIS 1st class 1
Dimensioni macchina (L×P×A): 1300×1900×3200 mm
Capacità cuscino matrice: 96 kN
Corsa cuscino: 90 mm
Area effettiva cuscino: 420×345 mm²
Valore massimo coppia: 6000 N·m
Caratteristiche tecniche
- Dotata di motore servo dedicato a bassa velocità e alto coppia per formatura e stampaggio controllati.
- Profili di movimento programmabili che consentono di impostare e modificare corsa e velocità durante la produzione.
- Compensazione automatica del punto morto inferiore (BDC) con precisione inferiore a 0,01 mm per operazioni di stampaggio di precisione.
- Velocità della slitta regolabile in continuo per modulare la produttività e la stabilità del processo.
- Controllo servo intelligente per ridurre i consumi energetici e semplificare la manutenzione.
- Corsa e sequenza di movimento programmabili per supportare produzioni flessibili e cambi di serie rapidi.
- Profili di movimento ottimizzabili per migliorare la qualità dei componenti e prolungare la vita degli stampi.
- Prestazioni di stampaggio affidabili con impatto ridotto sulla macchina e manutenzione agevole.
- Funzione micro-regolazione con volantino per ridurre i tempi di messa a punto dello stampo.
Parametri del prodotto (per modello)
SKE1-315
Capacità nominale: 3150 kN
Corsa capacità nominale: 8 mm
Corsa della slitta: 250 mm
Max corse a vuoto al minuto: 40 spm
Altezza massima dello stampo: 500 mm
Regolazione altezza stampo: 120 mm
Superficie inferiore della slitta (Sx/Dx+Ant/Post) (tipo I): 1000×720×110 mm
Superficie inferiore della slitta (tipo II): 1250×720×110 mm
Peso massimo matrice superiore: 1800 kg
Dimensione piano di lavoro: 1650×880×180 mm
Pressione aria: 0.6 MPa
Precisione pressa: Japan JIS 1st class 1
Dimensioni macchina (L×P×A): 1900×2850×4500 mm
Capacità cuscino matrice: 236 kN
Corsa cuscino: 125 mm
Area effettiva cuscino: 550×535 mm²
Valore massimo coppia: 18000 N·m
SKE1-260
Capacità nominale: 2600 kN
Corsa capacità nominale: 7 mm
Corsa della slitta: 250 mm
Max corse a vuoto al minuto: 45 spm
Altezza massima dello stampo: 450 mm
Regolazione altezza stampo: 120 mm
Superficie inferiore della slitta (tipo I): 920×700×100 mm
Superficie inferiore della slitta (tipo II): 1250×700×100 mm
Peso massimo matrice superiore: 1800 kg
Dimensione piano di lavoro: 1500×840×180 mm
Pressione aria: 0.6 MPa
Precisione pressa: Japan JIS 1st class 1
Dimensioni macchina (L×P×A): 1810×2560×4325 mm
Capacità cuscino matrice: 151 kN
Corsa cuscino: 120 mm
Area effettiva cuscino: 540×455 mm²
Valore massimo coppia: 14000 N·m
SKE1-200
Capacità nominale: 2000 kN
Corsa capacità nominale: 6 mm
Corsa della slitta: 200 mm
Max corse a vuoto al minuto: 50 spm
Altezza massima dello stampo: 460 mm
Regolazione altezza stampo: 110 mm
Superficie inferiore della slitta (tipo I): 850×630×90 mm
Superficie inferiore della slitta (tipo II): 1130×630×90 mm
Peso massimo matrice superiore: 1800 kg
Dimensione piano di lavoro: 1400×820×160 mm
Pressione aria: 0.6 MPa
Precisione pressa: Japan JIS 1st class 1
Dimensioni macchina (L×P×A): 1680×2420×4060 mm
Capacità cuscino matrice: 122 kN
Corsa cuscino: 110 mm
Area effettiva cuscino: 540×395 mm²
Valore massimo coppia: 12000 N·m
SKE1-160
Capacità nominale: 1600 kN
Corsa capacità nominale: 6 mm
Corsa della slitta: 200 mm
Max corse a vuoto al minuto: 50 spm
Altezza massima dello stampo: 460 mm
Regolazione altezza stampo: 100 mm
Superficie inferiore della slitta (tipo I): 700×550×90 mm
Superficie inferiore della slitta (tipo II): 990×550×90 mm
Peso massimo matrice superiore: 1800 kg
Dimensione piano di lavoro: 1250×800×140 mm
Pressione aria: 0.6 MPa
Precisione pressa: Japan JIS 1st class 1
Dimensioni macchina (L×P×A): 1400×2300×3800 mm
Capacità cuscino matrice: 100 kN
Corsa cuscino: 80 mm
Area effettiva cuscino: 650×420 mm²
Valore massimo coppia: 9000 N·m
SKE1-125
Capacità nominale: 1250 kN
Corsa capacità nominale: 6 mm
Corsa della slitta: 180 mm
Max corse a vuoto al minuto: 60 spm
Altezza massima dello stampo: 360 mm
Regolazione altezza stampo: 80 mm
Superficie inferiore della slitta (tipo I): 650×470×80 mm
Superficie inferiore della slitta (tipo II): 910×470×80 mm
Peso massimo matrice superiore: 800 kg
Dimensione piano di lavoro: 1200×600×110 mm
Pressione aria: 0.6 MPa
Precisione pressa: Japan JIS 1st class 1
Dimensioni macchina (L×P×A): 1300×1900×3200 mm
Capacità cuscino matrice: 96 kN
Corsa cuscino: 90 mm
Area effettiva cuscino: 420×345 mm²
Valore massimo coppia: 6000 N·m
Caratteristiche tecniche
- Serie: SKE1
- Intervallo di capacità nominale (esempi): da circa 450 kN a 3150 kN
- Trasmissione: motore servo dedicato bassa velocità, alto coppia, profili di movimento programmabili
- Posizionamento/precisione di stampaggio: compensazione automatica BDC < 0,01 mm
- Velocità della slitta: regolazione continua; frequenze massime per modello
- Corsa e sequenza di movimento programmabili per produzione flessibile
- Micro-regolazione a volantino per ridurre i tempi di messa a punto stampo
