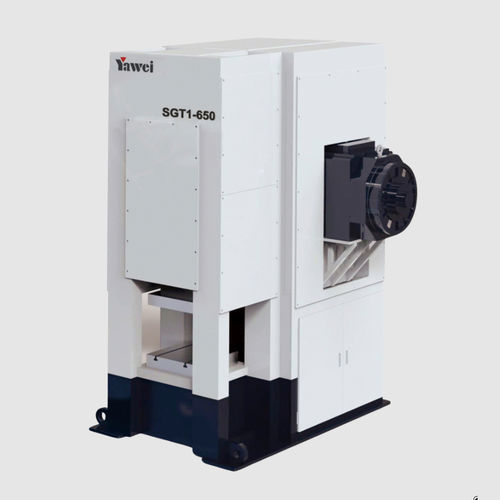

Pressa meccanica SGT1 series

di formaturaa ginocchierauniversale

Descrizione del prodotto

• Progetto universale, standardizzato e modulare per configurazione e manutenzione flessibili
• Grandi componenti in acciaio interamente saldato con controllo delle saldature e rinvenimento per alleviare le tensioni
• Telaio ad alta rigidità con rigidità approssimativa 1/16000–1/20000
• Lavorazioni ad alte prestazioni con giochi ridotti; precisione conforme a standard speciali
• Processo di rettifica dei denti a spina di pesce per precisione degli ingranaggi livello 6
• Sistema di lubrificazione a circolazione d'olio sottile
• Guide ultra-lunghe quattro angoli otto facce ad alta precisione per migliorare posizionamento e ripetibilità
• Dispositivo di protezione da sovraccarico ad alta sensibilità per salvaguardare lo stampo in caso di carichi anomali
• Dispositivo di mantenimento della pressione a bilanciere articolato che consente formatura ad alta precisione
• Dispositivo opzionale di sollevamento a tre stazioni per lavorazioni continue

Parametri del prodotto
SGT1-400
Forza nominale: 4000 kN
Corsa forza nominale: 3 mm
Lunghezza corsa slitta: 200 mm
Frequenza corsa slitta: 50 corse/min
Altezza massima montaggio matrice: 450 mm
Regolazione altezza montaggio: 50 mm
Dimensioni tavola sx-dx: 700×500 mm
Dimensioni tavola ant-post: 700×600 mm
Spinta inferiore (forza di espulsione): 200 kN
Spinta inferiore (corsa): 100 mm

SGT1-650
Forza nominale: 6500 kN
Corsa forza nominale: 3 mm
Lunghezza corsa slitta: 250 mm
Frequenza corsa slitta: 40 corse/min
Altezza massima montaggio matrice: 550 mm
Regolazione altezza montaggio: 50 mm
Dimensioni tavola sx-dx: 800×750 mm
Dimensioni tavola ant-post: 800×750 mm
Spinta inferiore (forza di espulsione): 320 kN
Spinta inferiore (corsa): 100 mm

SGT1-800
Forza nominale: 8000 kN
Corsa forza nominale: 3 mm
Lunghezza corsa slitta: 250 mm
Frequenza corsa slitta: 40 corse/min
Altezza massima montaggio matrice: 650 mm
Regolazione altezza montaggio: 50 mm
Dimensioni tavola sx-dx: 950×900 mm
Dimensioni tavola ant-post: 950×900 mm
Spinta inferiore (forza di espulsione): 400 kN
Spinta inferiore (corsa): 100 mm

SGT1-1000
Forza nominale: 10000 kN
Corsa forza nominale: 3 mm
Lunghezza corsa slitta: 280 mm
Frequenza corsa slitta: 40 corse/min
Altezza massima montaggio matrice: 650 mm
Regolazione altezza montaggio: 50 mm
Dimensioni tavola sx-dx: 1000×900 mm
Dimensioni tavola ant-post: 1000×900 mm
Spinta inferiore (forza di espulsione): 500 kN
Spinta inferiore (corsa): 110 mm

SGT1-1250
Forza nominale: 12500 kN
Corsa forza nominale: 8 mm
Lunghezza corsa slitta: 250 mm
Frequenza corsa slitta: 30 corse/min
Altezza massima montaggio matrice: 680 mm
Regolazione altezza montaggio: 50 mm
Dimensioni tavola sx-dx: 1800×1600 mm
Dimensioni tavola ant-post: 1800×1600 mm
Spinta inferiore (forza di espulsione): 600 kN
Spinta inferiore (corsa): 110 mm

SGT1-1600
Forza nominale: 16000 kN
Corsa forza nominale: 8 mm
Lunghezza corsa slitta: 230 mm
Frequenza corsa slitta: 30 corse/min
Altezza massima montaggio matrice: 700 mm
Regolazione altezza montaggio: 50 mm
Dimensioni tavola sx-dx: 1800×1600 mm
Dimensioni tavola ant-post: 1800×1600 mm
Spinta inferiore (forza di espulsione): 650 kN
Spinta inferiore (corsa): 110 mm

Caratteristiche / Specifiche tecniche

• Serie SGT1 con più varianti di modello (SGT1-400 fino a SGT1-1600)
• Grandi componenti saldati in acciaio, con ispezione delle saldature e rinvenimento per eliminare le tensioni
• Telaio ad alta rigidità (≈1/16000–1/20000) per formatura di precisione
• Rettifica dei denti a spina di pesce per elevata precisione degli ingranaggi (livello 6)
• Sistema di lubrificazione a circolazione di olio sottile per funzionamento stabile
• Guide ad alta precisione e progettazione di guida ultra-lunga per migliore precisione di posizionamento
• Protezione da sovraccarico per proteggere stampi e macchina in caso di carichi anomali
• Dispositivo di mantenimento della pressione a bilanciere articolato per supportare la formatura di precisione
• Opzione: dispositivo di sollevamento a tre stazioni per processi continui
• Capacità per modello: forza nominale, corsa slitta, lunghezza corsa, frequenza, altezza montaggio, regolazione, dimensioni tavola, forza e corsa di espulsione
