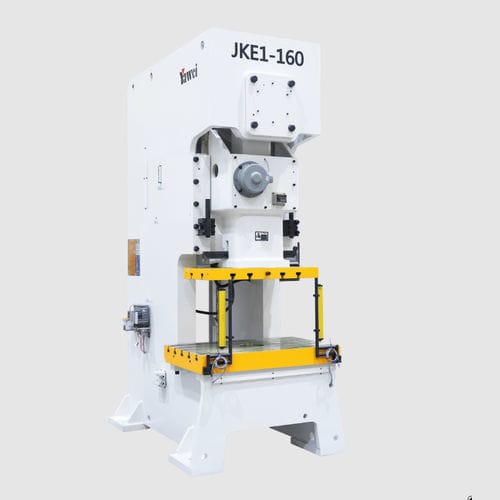

Pressa meccanica JKE1 series

di stampaggioper lamieraa collo di cigno

Descrizione del prodotto

• Garantisce una precisione di livello 1 secondo lo standard JIS per l'intera macchina.
• Corpo macchina ad alta rigidità realizzato con saldature in lamiera d'acciaio di alta qualità.
• Funzionamento silenzioso.
• Deformazione minima durante lo stampaggio.
• Guida rettangolare estesa a sei lati.
• Interfaccia uomo-macchina intuitiva, che offre un funzionamento semplice e pratico.

Modelli disponibili

• JKE1-160
• JKE1-200
• JKE1-260
• JKE1-315
• JKE1-400

Parametri del prodotto - JKE1-160 Capacità nominale: 1600 kN Corsa nominale: V (6 mm), H (4 mm) Corsa della slitta: V (200 mm), H (80 mm) Corsa al minuto: V(25-50 spm), H(50-100 spm) Altezza massima del set di stampi: V(400 mm), H(460 mm) Regolazione dell’altezza dello stampo: 100 mm Superficie inferiore della slitta (tipo I): 700 × 580 × 90 mm Superficie inferiore della slitta (tipo II): 990 × 580 × 90 mm Peso massimo dello stampo superiore: 540 kg Dimensioni del piano di lavoro (L/R+F/B): 1250 × 760 × 150 mm Potenza del motore principale: 11 kW Pressione dell’aria: 0,6 MPa Precisione di pressatura: JIS giapponese, 1ª classe 1 Dimensioni della macchina: 1478 × 2100 × 3400 mm Capacità del cuscinetto dello stampo: 100 kN Corsa del cuscinetto dello stampo: 80 mm Area effettiva del cuscinetto dello stampo: 660 × 420 mm² Parametri del prodotto - JKE1-200 Capacità nominale: 2000 kN Corsa della capacità nominale: V (6 mm), H (4 mm) Corsa dello slittone: V (200 mm), H (100 mm) Corse al minuto: V (25-50 spm), H (45-80 spm) Altezza massima del set di stampi: V(450 mm), H(500 mm) Regolazione dell’altezza dello stampo: 110 mm Area inferiore della slitta (tipo I): 850 × 650 × 90 mm Area inferiore della slitta (tipo II): 1130 × 650 × 90 mm Peso massimo dello stampo superiore: 800 kg Dimensioni del piano di lavoro (L/R + F/B): 1400 × 820 × 160 mm Potenza del motore principale: 15 kW Pressione dell’aria: 0,6 MPa Precisione di pressatura: JIS giapponese, 1ª classe 1 Dimensioni della macchina: 1620 × 2350 × 3700 mm Capacità del cuscino porta-stampo: 140 kN Corsa del cuscino porta-stampo: 100 mm Area effettiva del cuscinetto dello stampo: 660 × 460 mm² Parametri del prodotto - JKE1-260 Capacità nominale: 2600 kN Corsa della capacità nominale: V (6,5 mm), H (4 mm) Corsa della slitta: V (250 mm), H (100 mm) Corsa al minuto: V (20-40 spm), H (40-70 spm) Altezza massima del set di stampi: V (450 mm), H (525 mm) Regolazione dell’altezza dello stampo: 120 mm Superficie inferiore della slitta (tipo I): 900 × 700 × 100 mm Superficie inferiore della slitta (tipo II): 1130 × 700 × 100 mm Peso massimo dello stampo superiore: 800 kg Dimensioni del piano di lavoro (L/R+F/B): 1550 × 840 × 180 mm Potenza del motore principale: 22 kW Pressione dell’aria: 0,6 MPa Precisione di stampaggio: JIS giapponese, 1ª classe 1 Dimensioni della macchina: 1760 × 2400 × 4200 mm Capacità del cuscino porta-stampo: 140 kN Corsa del cuscino porta-stampo: 100 mm Area effettiva del cuscino porta-stampo: 660 × 460 mm² Parametri del prodotto - JKE1-315 Capacità nominale: 3150 kN Corsa della capacità nominale: V (8 mm), H (6 mm) Corsa della slitta: V (250 mm), H (100 mm) Corsa al minuto: V (20-40 spm), H (30-50 spm) Altezza massima del set di stampi: V (500 mm), H (575 mm) Regolazione dell’altezza dello stampo: 120 mm Area inferiore della slitta (tipo I): 1000 × 720 × 100 mm Peso massimo dello stampo superiore: 800 kg Dimensioni del piano di lavoro (L/R + F/B): 1650 × 880 × 180 mm Potenza del motore principale: 30 kW Pressione dell’aria: 0,6 MPa Precisione di pressatura: JIS giapponese, 1ª classe 1 Dimensioni della macchina: 1900 × 2850 × 4500 mm Capacità del cuscinetto dello stampo: 160 kN Corsa del cuscinetto dello stampo: 110 mm Area effettiva del cuscinetto dello stampo: 700 × 460 mm² Parametri del prodotto - JKE1-400 Capacità nominale: 4000 kN Corsa della capacità nominale: 8 mm Corsa della slitta: 280 mm Corsa al minuto: 20-35 spm Altezza massima del set di stampi: 550 mm Regolazione dell’altezza dello stampo: 120 mm Area inferiore della slitta (tipo I): 1130 × 750 × 110 mm Peso massimo dello stampo superiore: 800 kg Dimensioni del piano di lavoro (L/R + F/B): 1750 × 900 × 200 mm Potenza del motore principale: 37 kW Pressione dell’aria: 0,6 MPa Precisione della pressa: JIS giapponese, 1ª classe 1 Dimensioni della macchina: 1740 × 2730 × 4695 mm Capacità del cuscino porta-stampo: 140 kN Corsa del cuscino porta-stampo: 100 mm Area effettiva del cuscino porta-stampo: 810 × 480 mm² Caratteristiche / Specifiche tecniche

• Standard di precisione: JIS giapponese, 1ª classe 1 (precisione a livello di macchina).
• Pressione dell’aria richiesta: 0,6 MPa.
• Potenza del motore principale (varia a seconda del modello): 11 kW (JKE1-160), 15 kW (JKE1-200), 22 kW (JKE1-260), 30 kW (JKE1-315), 37 kW (JKE1-400).
• La capacità del cuscino dello stampo e la corsa variano a seconda del modello (esempi: 100 kN/80 mm per JKE1-160; 140 kN/100 mm per JKE1-200/260; 160 kN/110 mm per JKE1-315).
• Ampia gamma di modelli (serie JKE1) per coprire capacità nominali da 1600 kN fino a 4000 kN.
• Corpo in acciaio saldato ad alta rigidità e guida rettangolare a sei lati per ridurre la deformazione durante lo stampaggio e garantire un basso livello di rumorosità.
• Interfaccia uomo-macchina intuitiva per un funzionamento semplice.
