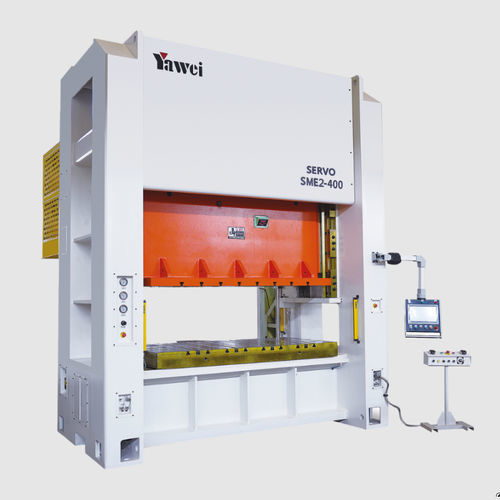

Pressa elettrica SME2 series

elettronicadi formaturadi stampaggio

Panoramica del prodotto

• Pressa a portale a doppio punto azionata da servomotore a bassa velocità e alto torque, progettata per stampaggio e formatura di precisione.
• Profili di movimento e altezza della corsa programmabili per supportare sequenze di produzione flessibili.
• Compensazione automatica al punto morto inferiore con precisione di stampaggio inferiore a 0,01 mm.
• Velocità dello slittone regolabile in continuo (senza scatti) per ottimizzare i tempi di ciclo e la produttività.
• Controllo servo intelligente per ridurre i consumi energetici e l'impronta di carbonio.
• Microregolazione tramite volantino per ridurre i tempi di messa a punto degli stampi.

Modelli disponibili

• SME2-260
• SME2-315
• SME2-400
• SME2-500
• SME2-630

SME2-260
Capacità nominale: 2600 kN
Corsa nominale: 7 mm
Corsa dello slittone: 280 mm
Max corse a vuoto al minuto: 40 spm
Altezza max dello stampo: 550 mm
Regolazione altezza stampo: 120 mm
Area inferiore dello slittone (Sx/Dx + Ant/Post): 2450 × 900 mm
Dimensione piano di lavoro (Sx/Dx + Ant/Post): 2550 × 1000 mm
Apertura sui montanti (Ant/Post + Su/Giù): 900 × 600 mm
Pressione aria: 0,6 MPa
Precisione pressa: Japan JIS 1st class 1
Dimensioni macchina (L × P × A): 3600 × 1770 × 4749 mm
Capacità/corsa cuscinetto a borsa d'aria: 100 kN / 100 mm
Capacità/corsa cuscinetto a cilindro d'aria: 125 kN / 100 mm
Valore massimo di coppia: 14000 N·m

SME2-315
Capacità nominale: 3150 kN
Corsa nominale: 7 mm
Corsa dello slittone: 300 mm
Max corse a vuoto al minuto: 30 spm
Altezza max dello stampo: 550 mm
Regolazione altezza stampo: 120 mm
Area inferiore dello slittone (Sx/Dx + Ant/Post): 2450 × 900 mm
Dimensione piano di lavoro (Sx/Dx + Ant/Post): 2550 × 1000 mm
Apertura sui montanti (Ant/Post + Su/Giù): 900 × 600 mm
Pressione aria: 0,6 MPa
Precisione pressa: Japan JIS 1st class 1
Dimensioni macchina (L × P × A): 3900 × 3080 × 4965 mm
Capacità/corsa cuscinetto a borsa d'aria: 100 kN / 100 mm
Capacità/corsa cuscinetto a cilindro d'aria: 125 kN / 100 mm
Valore massimo di coppia: 18000 N·m

SME2-400
Capacità nominale: 4000 kN
Corsa nominale: 10 mm
Corsa dello slittone: 300 mm
Max corse a vuoto al minuto: 30 spm
Altezza max dello stampo: 550 mm
Regolazione altezza stampo: 120 mm
Area inferiore dello slittone (Sx/Dx + Ant/Post): 2800 × 1400 mm
Dimensione piano di lavoro (Sx/Dx + Ant/Post): 2900 × 1400 mm
Apertura sui montanti (Ant/Post + Su/Giù): 1100 × 600 mm
Pressione aria: 0,6 MPa
Precisione pressa: Japan JIS 1st class 1
Dimensioni macchina (L × P × A): 4100 × 3200 × 5260 mm
Capacità/corsa cuscinetto a borsa d'aria: 100 kN / 100 mm
Capacità/corsa cuscinetto a cilindro d'aria: 140 kN / 100 mm
Valore massimo di coppia: 12000 × 2 N·m

SME2-500
Capacità nominale: 5000 kN
Corsa nominale: 10 mm
Corsa dello slittone: 300 mm
Max corse a vuoto al minuto: 30 spm
Altezza max dello stampo: 600 mm
Regolazione altezza stampo: 120 mm
Area inferiore dello slittone (Sx/Dx + Ant/Post): 3200 × 1100 mm
Dimensione piano di lavoro (Sx/Dx + Ant/Post): 3300 × 1200 mm
Apertura sui montanti (Ant/Post + Su/Giù): 1100 × 700 mm
Pressione aria: 0,6 MPa
Precisione pressa: Japan JIS 1st class 1
Dimensioni macchina (L × P × A): 4500 × 2100 × 5670 mm
Capacità/corsa cuscinetto a borsa d'aria: 140 kN / 100 mm
Capacità/corsa cuscinetto a cilindro d'aria: 140 kN / 100 mm
Valore massimo di coppia: 14000 × 2 N·m

SME2-630
Capacità nominale: 6300 kN
Corsa nominale: 10 mm
Corsa dello slittone: 300 mm
Max corse a vuoto al minuto: 30 spm
Altezza max dello stampo: 600 mm
Regolazione altezza stampo: 120 mm
Area inferiore dello slittone (Sx/Dx + Ant/Post): 3200 × 1200 mm
Dimensione piano di lavoro (Sx/Dx + Ant/Post): 3300 × 1300 mm
Apertura sui montanti (Ant/Post + Su/Giù): 1100 × 700 mm
Pressione aria: 0,6 MPa
Precisione pressa: Japan JIS 1st class 1
Dimensioni macchina (L × P × A): 4600 × 2125 × 5670 mm
Capacità/corsa cuscinetto a borsa d'aria: 140 kN / 100 mm
Capacità/corsa cuscinetto a cilindro d'aria: 150 kN / 100 mm
Valore massimo di coppia: 18000 × 2 N·m

Specifiche tecniche

• Nome del prodotto: Pressa servo a portale a doppio punto
• Marca: Jiangsu Yawei Machine Tool Co., Ltd.
• Serie / Famiglia modelli: Serie SME2 (SME2-260 / SME2-315 / SME2-400 / SME2-500 / SME2-630)
• Servomotore: bassa velocità, alto torque; profili di movimento e altezza corsa programmabili
• Precisione: compensazione automatica PMB < 0,01 mm; Japan JIS 1st class 1
• Controllo velocità: regolazione continua della velocità slittone (senza scatti)
• Energia & ambiente: controllo servo intelligente per risparmio energetico e riduzione consumi
• Cuscini stampo: opzioni a borsa d'aria e a cilindro con capacità/corsa per modello
• Gamma capacità: 2600 kN – 6300 kN a seconda del modello
• Velocità max a vuoto: fino a 40 spm (dipendente dal modello)
• Dimensioni piano e slittone: variabili per modello (vedere tabelle)
• Accessori: microregolazione a volantino per ridurre i tempi di prova stampo
