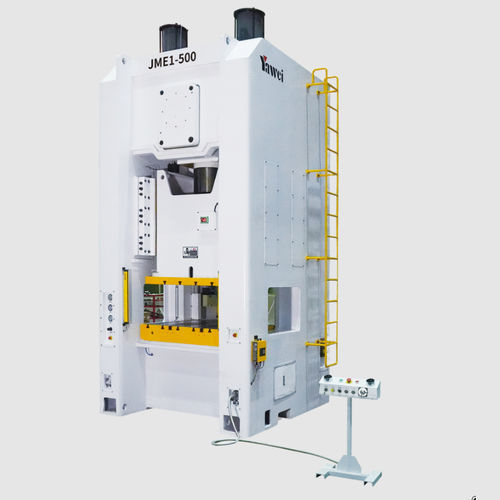

Pressa a motore JME1 series

elettromeccanicadi stampaggiocontrollata da PLC

Panoramica

• Precisione della pressa a livello macchina conforme a JIS Giappone classe 1.
• Struttura ad alta rigidità in lamiera d'acciaio saldata.
• Basso rumore e minima deformazione durante la pressatura.
• Compatibile con azionamenti multi-asse a velocità variabile e integrazione linee di automazione.
• Interfaccia HMI user-friendly per un funzionamento semplice.

Modelli disponibili

• JME1-630
• JME1-500
• JME1-400
• JME1-315
• JME1-260

Parametri tecnici
JME1-630
Forza nominale: 6300 kN
Corsa forza nominale: 7 mm
Corsa dello stampo (slide): 300 mm
Colpi al minuto: 20–30 spm
Altezza massima stampo: 650 mm
Regolazione altezza stampo: 150 mm
Area inferiore dello slide (L/R × F/B): 1400×900 mm
Dimensioni piano di lavoro (L/R × F/B × spessore): 1500×1100×220 mm
Apertura tra montanti (F/B × S/I): 1000×600 mm
Potenza motore principale: 55 kW
Pressione aria: 0.6 MPa
Precisione pressa: JIS Giappone 1ª classe 1


JME1-500
Forza nominale: 5000 kN
Corsa forza nominale: 7 mm
Corsa dello stampo (slide): 300 mm
Colpi al minuto: 20–35 spm
Altezza massima stampo: 650 mm
Regolazione altezza stampo: 150 mm
Area inferiore dello slide (L/R × F/B): 1400×900 mm
Dimensioni piano di lavoro (L/R × F/B × spessore): 1500×1100×220 mm
Apertura tra montanti (F/B × S/I): 1000×600 mm
Potenza motore principale: 45 kW
Pressione aria: 0.6 MPa
Precisione pressa: JIS Giappone 1ª classe 1


JME1-400
Forza nominale: 4000 kN
Corsa forza nominale: 7 mm
Corsa dello stampo (slide): 300 mm
Colpi al minuto: 20–40 spm
Altezza massima stampo: 600 mm
Regolazione altezza stampo: 150 mm
Area inferiore dello slide (L/R × F/B): 1400×900 mm
Dimensioni piano di lavoro (L/R × F/B × spessore): 1500×1100×220 mm
Apertura tra montanti (F/B × S/I): 900×600 mm
Potenza motore principale: 37 kW
Pressione aria: 0.6 MPa
Precisione pressa: JIS Giappone 1ª classe 1


JME1-315
Forza nominale: 3150 kN
Corsa forza nominale: 7 mm
Corsa dello stampo (slide): 250 mm
Colpi al minuto: 20–40 spm
Altezza massima stampo: 550 mm
Regolazione altezza stampo: 120 mm
Area inferiore dello slide (L/R × F/B): 1100×750 mm
Dimensioni piano di lavoro (L/R × F/B × spessore): 1250×900×200 mm
Apertura tra montanti (F/B × S/I): 800×600 mm
Potenza motore principale: 30 kW
Pressione aria: 0.6 MPa
Precisione pressa: JIS Giappone 1ª classe 1


JME1-260
Forza nominale: 2600 kN
Corsa forza nominale: 7 mm
Corsa dello stampo (slide): 250 mm
Colpi al minuto: 20–40 spm
Altezza massima stampo: 550 mm
Regolazione altezza stampo: 120 mm
Area inferiore dello slide (L/R × F/B): 1100×700 mm
Dimensioni piano di lavoro (L/R × F/B × spessore): 1250×850×180 mm
Apertura tra montanti (F/B × S/I): 750×550 mm
Potenza motore principale: 22 kW
Pressione aria: 0.6 MPa
Precisione pressa: JIS Giappone 1ª classe 1


Caratteristiche / specifiche tecniche

• Precisione: conforme a JIS Giappone classe 1 (precisione a livello macchina).
• Struttura: telaio in lamiera d'acciaio saldata ad alta rigidità.
• Prestazioni di stampaggio: basso rumore e minima deformazione.
• Azionamento/espansione: supporta azionamenti multi-asse a velocità variabile e integrazione linee automatiche.
• Controllo: HMI intuitiva per operazioni e manutenzione in sede.
• Pressione aria di esercizio standard: 0.6 MPa.
