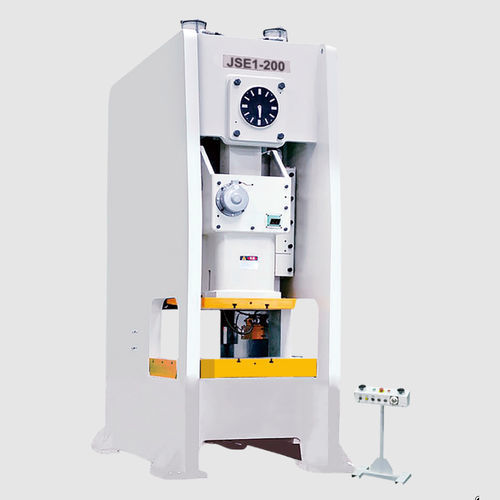

Pressa meccanica JSE1 series

per lamieraa telaiofissa

Descrizione del prodotto

• Raggiunge precisione JIS Classe 1 per l'intera macchina.
• Struttura ad alta rigidità in lamiera saldata.
• Unità combinata frizione-freno ad alte prestazioni e bassa inerzia.
• Funzionamento a basso rumore.
• Variazioni minime dell'altezza dello stampo e ridotta deviazione dinamica del centro.
• Basso gioco complessivo.
• Guide su sei lati con bloccaggio fisso.
• Interfaccia uomo‑macchina intuitiva per un'operazione semplice e comoda.

Modelli disponibili

• JSE1-315
• JSE1-260
• JSE1-200
• JSE1-160
• JSE1-110

JSE1-315 - Parametri chiave
Capacità nominale: 3150 kN
Corsa della capacità nominale: 7 mm
Corsa dello slittone: 300 mm
Colpi al minuto: 20–35 spm
Altezza massima degli utensili: 550 mm
Regolazione altezza stampo: 120 mm
Peso massimo dello stampo superiore: 900 kg
Area inferiore dello slittone (L/R+F/B): 1400*900*100 mm
Dimensioni del piano di lavoro (L/R+F/B): 1600*1000*180 mm
Apertura tra montanti (F/B+U/D): 1100*750 mm
Potenza motore principale: 30 kW
Pressione dell'aria: 0.6 Mpa
Precisione della pressa: Giappone JIS Classe 1
Dimensioni macchina: 2308*2945*4525 mm
Capacità del cuscino stampo: 60 kN
Corsa del cuscino stampo: 70 mm
Area efficace del cuscino: 410*260 mm^2


JSE1-260 - Parametri chiave
Capacità nominale: 2600 kN
Corsa della capacità nominale: V(6 mm), H(4 mm)
Corsa dello slittone: V(250 mm), H(100 mm)
Colpi al minuto: V(20–40 spm), H(40–75 spm)
Altezza massima degli utensili: V(500 mm), H(460 mm)
Regolazione altezza stampo: 120 mm
Peso massimo dello stampo superiore: 800 kg
Area inferiore dello slittone (L/R+F/B): 920*700*100 mm
Dimensioni del piano di lavoro (L/R+F/B): V(1300*900*180 mm), H(1300*700*180 mm)
Apertura tra montanti (F/B+U/D): V(950*660 mm), H(750*620 mm)
Potenza motore principale: 22 kW
Pressione dell'aria: 0.6 Mpa
Precisione della pressa: Giappone JIS Classe 1
Dimensioni macchina: 1978*2755*4490 mm
Capacità del cuscino stampo: 140 kN
Corsa del cuscino stampo: 100 mm
Area efficace del cuscino: 700*470 mm^2


JSE1-200 - Parametri chiave
Capacità nominale: 2000 kN
Corsa della capacità nominale: V(6 mm), H(4 mm)
Corsa dello slittone: V(200 mm), H(150 mm)
Colpi al minuto: V(20–45 spm), H(35–70 spm)
Altezza massima degli utensili: V(450 mm), H(410 mm)
Regolazione altezza stampo: 110 mm
Peso massimo dello stampo superiore: 800 kg
Area inferiore dello slittone (L/R+F/B): 850*650*90 mm
Dimensioni del piano di lavoro (L/R+F/B): V(1150*850*160 mm), H(1150*650*160 mm)
Apertura tra montanti (F/B+U/D): V(900*610 mm), H(700*570 mm)
Potenza motore principale: 15 kW
Pressione dell'aria: 0.6 Mpa
Precisione della pressa: Giappone JIS Classe 1
Dimensioni macchina: 1788*2590*4010 mm
Capacità del cuscino stampo: 140 kN
Corsa del cuscino stampo: 100 mm
Area efficace del cuscino: 640*470 mm^2


JSE1-160 - Parametri chiave
Capacità nominale: 1600 kN
Corsa della capacità nominale: V(6 mm), H(4 mm)
Corsa dello slittone: V(200 mm), H(80 mm)
Colpi al minuto: V(25–50 spm), H(50–100 spm)
Altezza massima degli utensili: V(450 mm), H(350 mm)
Regolazione altezza stampo: 100 mm
Peso massimo dello stampo superiore: 700 kg
Area inferiore dello slittone (L/R+F/B): 700*580*90 mm
Dimensioni del piano di lavoro (L/R+F/B): V(1000*750*140 mm), H(1000*580*140 mm)
Apertura tra montanti (F/B+U/D): V(800*560 mm), H(630*510 mm)
Potenza motore principale: 11 kW
Pressione dell'aria: 0.6 Mpa
Precisione della pressa: Giappone JIS Classe 1
Dimensioni macchina: 1617*2290*3420 mm
Capacità del cuscino stampo: 100 kN
Corsa del cuscino stampo: 80 mm
Area efficace del cuscino: 540*350 mm^2


JSE1-110 - Parametri chiave
Capacità nominale: 1100 kN
Corsa della capacità nominale: V(5 mm), H(3 mm)
Corsa dello slittone: V(180 mm), H(110 mm)
Colpi al minuto: V(30–65 spm), H(50–100 spm)
Altezza massima degli utensili: V(350 mm), H(320 mm)
Regolazione altezza stampo: 90 mm
Peso massimo dello stampo superiore: 450 kg
Area inferiore dello slittone (L/R+F/B): 650*520*80 mm
Dimensioni del piano di lavoro (L/R+F/B): V(900*700*110 mm), H(900*520*110 mm)
Apertura tra montanti (F/B+U/D): V(750*500 mm), H(570*470 mm)
Potenza motore principale: 7.5 kW
Pressione dell'aria: 0.6 Mpa
Precisione della pressa: Giappone JIS Classe 1
Dimensioni macchina: 1488*2040*3125 mm
Capacità del cuscino stampo: 80 kN
Corsa del cuscino stampo: 80 mm
Area efficace del cuscino: 500*300 mm^2


Caratteristiche / specifiche tecniche (riepilogo)

• Famiglia modelli: serie JSE1
• Standard di precisione: Giappone JIS Classe 1
• Pressione aria (standard): 0.6 Mpa
• Intervallo corsa slittone: 150 mm a 300 mm (a seconda del modello)
• Intervallo potenza motore principale: 7.5 kW a 30 kW (a seconda del modello)
• Intervallo capacità cuscino stampo: 60 kN a 151 kN (a seconda del modello)
